Wenn es um die Gewährleistung zuverlässiger Stromverbindungen geht, sind MV-Kabelendverschlüsse hervorragend mit Kaltschrumpftechnologien kompatibel, vor allem aufgrund ihres Designs, das es ihnen ermöglicht, an verschiedene Kabelgrößen anzupassen.
Bei der Installation eines MV-Kabelabschlusssatzes mit kaltschrumpfbaren Komponenten ist jedoch besondere Vorsicht geboten, um Schaltungsprobleme zu vermeiden. In diesem Leitfaden befassen wir uns mit dem richtigen Installationsprozess mithilfe dieser praktischen Tools.

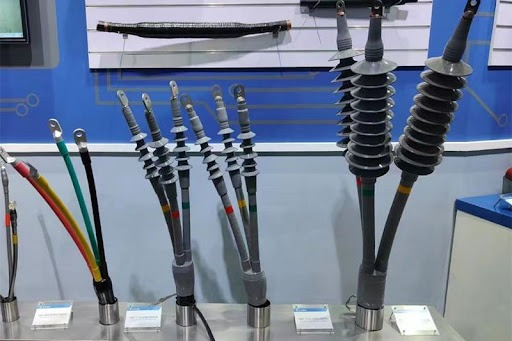

Kaltschrumpfbare Anschlusssätze sind elektrische Komponenten, die zum Isolieren und Veredeln der Enden von Mittelspannungskabeln verwendet werden. Sie funktionieren hauptsächlich mit Kabeln mit Nennspannungen zwischen 6 kV und 36 kV und sind mit folgenden Komponenten ausgestattet:
Ein Stresskontrollrohr
Ameisen-Tracking-Röhre
Isolierrohr
Dichtungs- oder Mastixbänder
Ein Kaltschrumpfschlauch
Prinzipiell liefert die Kaltschrumpftechnik Rohre mit einem herausnehmbaren, vorgeweiteten Kern. Sobald Sie den Kern herausziehen, schrumpft sein Material und bildet eine solide, gleichmäßige Abdichtung um das Kabel.
Diese Komponenten werden gegenüber Schrumpfsets bevorzugt, da Sie für die Arbeit keine Gasbrenner benötigen. Dadurch besteht keine Gefahr einer Überhitzung oder eines Brandes. Gleichzeitig bieten Kaltschrumpfsets ein gleichmäßigeres Schrumpfen, ein geringeres Risiko von Schäden durch extreme Temperaturen und einen relativ einfacheren Installationsprozess in geschlossenen Räumen.
Nachdem wir nun den Zusammenhang zwischen MV-Kabelabschlusssätzen und kaltschrumpfbarem Zubehör verstanden haben, wollen wir uns mit den Materialien befassen, die Sie benötigen, damit dieser Installationsprozess reibungslos verläuft.
PSA: Ohne Schutzausrüstung ist ein Installationsprozess nicht möglich. Besorgen Sie sich daher zu Ihrer Sicherheit isolierte Handschuhe und flammhemmende Kleidung.
Standardwerkzeuge: Als Standard-Installationswerkzeuge besorgen Sie sich ein Crimpgerät, ein Werkzeug zum Entfernen von Adern, eine Drahtbürste, einen Kabelabisolierer und Reinigungstücher zur Vorbereitung und Montage des Anschlusses.
Kit-Zubehör: Sie benötigen Dichtungsmastix, Spannungskontrollmaterialien, Kaltschrumpfschläuche und Kabelschuhe, die im Lieferumfang des Abschlusskits enthalten sind.
Optionale, aber nützliche Werkzeuge: Obwohl sie nicht unbedingt notwendig sind, benötigen Sie einen Drehmomentschlüssel, um die Kabelschuhe richtig festzuziehen, sowie einen Isolationstester, um nach Abschluss des Vorgangs Kontrollen durchzuführen.
Die Bühne ist also bereitet. Wir haben alles, was Sie für die Installation der MV-Kabelabschlusssätze benötigen, also beginnen wir mit dem Prozess
Bevor Sie das MV-Kabelabschlussset tatsächlich installieren, müssen Sie einige wichtige Prüfungen durchführen. Hier sind einige Hinweise, die Sie beachten sollten:
Prüfen Sie zunächst, ob es sich bei dem Kabel um ein einadriges oder dreiadriges Kabel handelt. Sie sollten auch das Isolationsmaterial überprüfen, da Kaltschrumpfsätze in der Regel auf bestimmte Konstruktionen zugeschnitten sind. Das Letzte, was Sie wollen, ist die Verwendung des falschen Isoliermaterials, da dies zu Problemen bei der Spannungskontrolle führen kann.
Sie müssen sicherstellen, dass das Kit mit der Nennspannung und der physikalischen Größe des Kabels übereinstimmt. Glücklicherweise sollte der Hersteller eine Tabelle zur Verfügung stellen, die Ihnen dabei hilft, damit Sie es sich ansehen können.
Achten Sie auf Anzeichen von Schmutz, eindringender Feuchtigkeit, mechanischen Beschädigungen oder sogar Schwellungen am Ende des Kabels. Wenn Sie einen Defekt bemerken, kann dieser den Abschluss stark beeinträchtigen und zu einem Ausfall oder einer Teilentladung führen.
Der gesamte Installationsprozess muss in einer sauberen, trockenen und staubfreien Umgebung durchgeführt werden.
Die genaue Kürzungslänge für Schirm, Außenmantel usw. finden Sie im Datenblatt des Herstellers. Diese Genauigkeit ist wichtig, um eine ordnungsgemäße Passform zu gewährleisten.
Schneiden Sie den Außenmantel vorsichtig ab, ohne den Metallschirm zu beschädigen. Durch diese kontrollierte Aktion bleibt die elektrische und mechanische Integrität des Kabels erhalten.
Besorgen Sie sich ein geeignetes Lösungsmitteltuch, um Staub und Fett von der freiliegenden Isolierung zu entfernen. Dadurch entsteht eine saubere Oberfläche, die für eine gute Haftung sorgt.
Schneiden Sie die Kabelisolierung auf die richtige Länge für die Freilegung des Leiters zu. Denken Sie daran, hier so präzise wie möglich zu sein.
Reinigen Sie die Leiterlitzen noch einmal mit einer Drahtbürste, um eventuelle Oxidationsreste zu entfernen.
Der Leitertyp und die Leitergröße müssen mit der Kabelschuhgröße übereinstimmen. Eine Nichtübereinstimmung führt zu einer schrecklichen Kompression und kann sogar zu Überhitzung führen.
Mit der richtigen Crimpzange und -matrize können Sie eine zuverlässige Verbindung mit geringem Widerstand herstellen.
Überprüfen Sie nach dem Crimpen, ob alle Markierungen vorhanden sind und keine Risse vorhanden sind.
Hier ist die Sache mit den MV-Pegeln: Der Punkt, an dem die Isolierung endet, wird einer großen Belastung ausgesetzt sein. Spannungskontrollmastixe oder -schläuche verteilen diese Spannung gleichmäßig und verhindern so einen Ausfall.
Alles, was Sie tun müssen, ist, das Spannungskontrollrohr zu verschieben, um später einen präzisen Mastix zu formen. Sorgen Sie außerdem für eine gleichmäßige Abdeckung mit der richtigen Überlappung der Isolierung und der Abschirmung. Stellen Sie außerdem sicher, dass das Rohr zentriert ist, bevor Sie fortfahren.
Platzieren Sie den vorgeweiteten Schlauch über dem Anschlussbereich und stellen Sie sicher, dass die Ausrichtungsmarkierungen mit den empfohlenen Positionen übereinstimmen.
Ziehen Sie am Innenkern und beobachten Sie, wie der Schlauch beim Abwickeln gleichmäßig schrumpft. Dies bildet eine Isolationsbarriere, aber achten Sie auch darauf, dass der Schlauch zentriert bleibt und sich beim Schrumpfen nicht entlang des Kabels verschiebt.

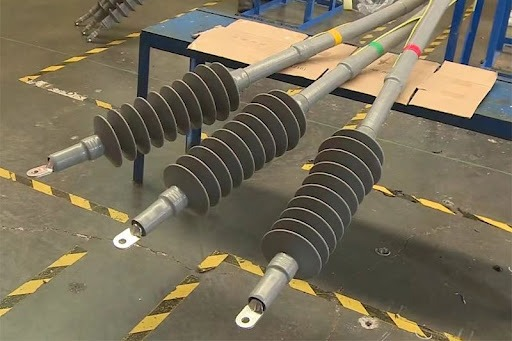

Außenendverschlüsse müssen besonders beständig gegen Feuchtigkeit, UV-Licht und andere Schadstoffe sein. Um dies zu gewährleisten, benötigen Sie Anti-Tracking-Röhren.
Alles, was Sie tun müssen, ist, das Rohr in die richtige Position zu schieben und den Kern herauszunehmen, um einen dichten Verschluss zu erhalten. Sie können sich auch an die Anweisungen des Herstellers halten, um eine ordnungsgemäße Abdeckung zu erhalten.
Wenn Sie eine zusätzliche Abdichtung benötigen, können Sie an der Basis ein Dichtungsband anbringen – insbesondere bei Installationen in rauen Umgebungen.
Sobald die Installation abgeschlossen ist, empfehlen wir, aus Sicherheitsgründen einige Schritte zur Qualitätskontrolle durchzuführen:
Stellen Sie sicher, dass alle Ihre Komponenten ordnungsgemäß geschrumpft, ausgerichtet und freiliegend sind.
Sie möchten außerdem sicherstellen, dass die Kabelschuhe richtig gecrimpt und am Geräteanschluss befestigt sind.
Bestätigen Sie mit einem Isolationstester den idealen Isolationswiderstand. Stellen Sie sicher, dass die Ventile innerhalb des akzeptablen Bereichs für den Kabeltyp und auch für die Spannungsklasse liegen.
Führen Sie genaue Aufzeichnungen über den Abschlusstyp, die Kabelgröße und die Ergebnisse aller Tests. Zur Fehlerbehebung und Wartung werden diese Dokumente benötigt.
Selbst in den professionellsten Umgebungen ist es wichtig, bestimmte Fehler zu vermeiden, die die Zuverlässigkeit Ihrer Kündigung gefährden können. Hier sind einige, die Sie im Auge behalten sollten:
Wenn Abschirmung, Isolierung oder Mantel nicht die richtige Länge haben, können die Abschlusskomponenten nicht richtig passen.
Achten Sie darauf, die Isolierung beim Entfernen der Ummantelung nicht versehentlich zu schneiden, einzukerben oder einzukerben. Dies könnte im Laufe der Zeit zu Schwachstellen und sogar zu einer Teilentladung führen.
Probleme wie ein ineffizienter Crimp-Kabelbinder und eine schlechte Kompression können zu Verbindungen mit hohem Widerstand führen, die während des Betriebs überhitzen.
Mittelspannungskabelabschlusssätze sind in erster Linie so konzipiert, dass sie nicht so viel Wartung erfordern. Dennoch ist es wichtig, regelmäßige Inspektionen sicherzustellen, um etwaige Anzeichen einer Verschlechterung zu erkennen und zu beheben.
Überprüfen Sie den Anschluss stets auf Verunreinigungen oder Oberflächenveränderungen
Ihre Außenanschlüsse sollten außerdem auf Verschmutzung, Staubablagerungen und andere äußere Einflüsse überprüft werden
Alle Komponenten müssen ohne mechanische Beanspruchung fest an ihrem Platz bleiben
Wenn an einem Abschluss Spuren oder Feuchtigkeitszutritt auftreten, empfehlen wir, ihn vollständig auszutauschen, anstatt ihn zu reparieren.
Möglicherweise müssen Sie eine umfassendere Inspektion durchführen, wenn Sie feststellen, dass verschiedene Anschlüsse am selben Stromkreis ähnliche Anzeichen einer Verschlechterung aufweisen
Denken Sie daran, Komponenten nur gemäß den Herstellerangaben auszutauschen
Auch wenn es einfach erscheinen mag, ist die Installation von MS-Kabelabschlusssätzen ein komplizierter Prozess, der viel Sorgfalt erfordert. Mit den richtigen Tools und der Befolgung der von uns beschriebenen Schritte sollten Sie jedoch einen reibungslosen Prozess genießen können.
Wenn Sie mehr über MV-Kabelabschlusssätze erfahren möchten, kontaktieren Sie uns gerne bei Haivol Electrical.
