Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2025-12-09 Herkunft:Powered
Wenn Sie jemals an einem Projekt arbeiten mussten, bei dem Sie zwei Kabel verbinden mussten, ist die Wahrscheinlichkeit groß, dass Sie mit Kabelverbindungen arbeiten mussten. Diese Komponenten tragen wesentlich dazu bei, den Stromfluss bei Kabelbrüchen aufrechtzuerhalten, und ihre Funktion ist entscheidend für die Gewährleistung der Integrität Ihrer Verbindung.

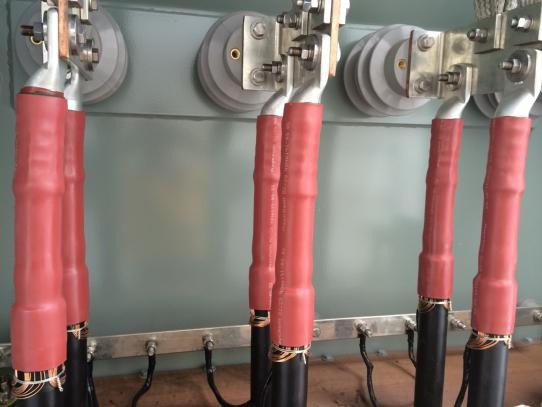

In diesem Artikel werfen wir einen kurzen Blick auf Kabelverbindungen, die verfügbaren Typen und wie Sie bei Ihrer Entscheidung die richtige Wahl treffen können.
Im einfachsten Sinne ist eine Kabelverbindung eine elektrische Verbindungskomponente, die entsteht, wenn zwei oder mehr elektrische Kabel physisch miteinander verbunden werden.
Da diese physischen Verbindungen zu unterschiedlichen Ergebnissen führen können, besteht die Aufgabe einer Kabelverbindung darin, sicherzustellen, dass der Strom kontinuierlich und sicher fließt. Die meisten Kabelverbindungen werden verwendet, wenn Kabel verzweigt oder verlängert werden müssen, insbesondere in der Telekommunikation, der Energieverteilung oder in industriellen Anwendungen.
Eine hochwertige Kabelverbindung ist besonders beliebt, da sie mehrere wichtige Funktionen erfüllen kann, darunter die folgenden:
Gewährleistung der Kontinuität mit der Isolierung: Eine ideale Verbindung hält den Stromfluss aufrecht und behält gleichzeitig die Integrität der Isolierung bei, um Leckagen zu verhindern.
Verlängern von Kabelstrecken: Kabelverbindungen halten die Kabel auch dann miteinander verbunden, wenn der erforderliche Isolationsabstand für das verfügbare Kabel zu groß wird.
Beheben von Kabelschäden: Wenn Sie bemerken, dass ein Teil des Kabels beschädigt ist, können Sie es mithilfe einer Kabelverbindung wiederherstellen, ohne das Ganze ersetzen zu müssen.
Schutz des Kabels: Moderne Kabelverbindungen verfügen über Eigenschaften, die es ihnen ermöglichen, erheblichen Belastungen und körperlichen Belastungen standzuhalten.
Um die verfügbaren Arten von Kabelverbindungen wirklich zu verstehen, müssen wir diese Komponenten zunächst anhand spezifischer Klassifizierungen aufschlüsseln:
Wenn wir die Spannungshöhe berücksichtigen, mit der die Verbindungen zu kämpfen haben, können wir sie wie folgt unterteilen:
Diese Kabelverbindungen werden hauptsächlich für Systeme verwendet, die 1 kV nicht überschreiten. Für die Verkabelung von Privathaushalten und Niederspannungsverteilungsnetzen sind sie perfekt geeignet.
Hierbei handelt es sich um Kabelverbindungen, die für Netze zwischen 1 kV und 33 kV ausgelegt sind. Sie bieten eine verbesserte Isolierung und Spannungskontrolle sowie bessere Dichtungstechniken.
Dann haben wir die Kabelverbindungen, die in stark beanspruchten Stromübertragungssystemen mit Nennspannungen deutlich über 33 kV eingesetzt werden. Diese Kabelverbindungen verfügen über bessere Isoliermaterialien, die Fähigkeit zur Spannungsentlastung und genaue Installationsprozesse, die ihnen helfen, diese enormen elektrischen Belastungen zu bewältigen.
Hier müssen Sie zwei Hauptkategorien berücksichtigen:
Diese Verbindungen werden bei Kabeln verwendet, die auf Kabeln und anderen erhöhten Räumen verlegt werden. Aufgrund ihrer Lage ist es wichtig, dass sie der Einwirkung von Sonne, Regen, Wind und schnellen Temperaturschwankungen standhalten.
Im direkten Gegensatz zu ihren oberirdischen Gegenstücken werden Erdkabelverbindungen unter der Erde verlegt. Daher benötigen sie einen optimalen Feuchtigkeitsschutz und eine Widerstandsfähigkeit gegenüber Druck und Chemikalien im Boden.
Schließlich können wir Kabelverbindungen nach dem Material ihres Leiters klassifizieren:
Für Kabel mit Kupferleitern sind diese Verbindungen perfekt. Sie bieten eine beeindruckende Leitfähigkeit sowie die mechanische Festigkeit, die für den Umgang mit hochbelasteten Netzwerken erforderlich ist.
Kabelverbindungen, die mit Aluminiumleitern verwendet werden, erfordern spezielle Verbindungstechniken und Verbindungen, die Oxidation widerstehen und die Kontaktstabilität jederzeit aufrechterhalten.

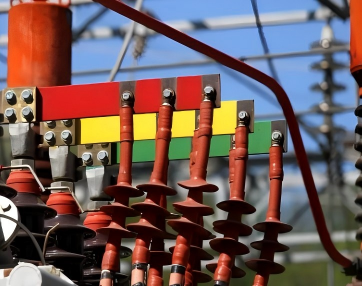

Im Laufe der Jahre wurden verschiedene Arten von Kabelverbindungen als Reaktion auf die sich ändernden Anforderungen an die Stromerzeugung entwickelt. In diesem Abschnitt werfen wir einen genaueren Blick auf die wichtigsten Arten von Kabelverbindungen und erläutern, was jede Option einzigartig macht.
Betrachten wir zunächst gerade Verbindungen. Manche nennen sie Inline-Verbindungen. Sie sind bei weitem die gebräuchlichste Kabelverbindungsart. Sie dienen dazu, zwei Enden eines Kabels auf einem geraden Weg zu verbinden, und werden hauptsächlich dazu verwendet, die Länge eines vorhandenen Kabels zu verlängern oder einen beschädigten Abschnitt zu reparieren, ohne dass ein neues Kabel erforderlich ist.
Gerade Kabelverbindungen werden in erster Linie hergestellt, um:
Sorgen Sie für Kontinuität in der elektrischen Verbindung.
Stellen Sie den Isolationsgrad wieder auf den des Originalkabels her.
Projekt gegen die Umwelt und die Auswirkungen von Spannungen
Wo sie verwendet werden:
Gerade Verbindungen werden hauptsächlich in Nieder- und Mittelspannungsverteilungssystemen verwendet. Sie finden sie auch in industriellen Stromversorgungssystemen, Straßenbeleuchtungsprojekten und mehr. Sie können sie sowohl für Erd- als auch für Freileitungen verwenden und sich auf einen reibungslosen Einsatz über große Entfernungen verlassen.
Abzweig- oder T-Verbindungen verfügen über ein einzigartiges Design, das es Ihnen ermöglicht, eine neue Kabelleitung direkt an eine vorhandene Hauptzuleitung anzuschließen. Dieser Schaltplan erstellt eine Abzweigverbindung mit einer „T“-Form, die der Verbindung ihren Namen gibt und es Ihnen ermöglicht, Strom von derselben Quelle an verschiedene Standorte zu verteilen.
Mit T-Verbindungen können Sie:
Sorgen Sie für Flexibilität beim Netzwerkausbau
Sorgen Sie für eine Stromverteilung in verschiedene Richtungen
Erhalten Sie eine solide Isolierung und reduzieren Sie elektrische Verluste beim Abzweigen von Hochlaststromkreisen
Die Verbindungen sind in Stromverteilungsnetzen bekannt, insbesondere in städtischen Umgebungen, wo Strom zu Gebäuden, Versorgungsunternehmen und anderen Umspannwerken geleitet werden muss.
Die Übergangsmuffen sind speziell für die Verbindung von Kabeln unterschiedlicher Isolierung oder Bauart konzipiert. Wenn Sie beispielsweise ein Kabel aus vernetztem Polyethylen (XPLE) mit einem papierisolierten, bleiummantelten (PILC) Kabel verbinden müssen, ist dies die Verbindung, die Sie verwenden möchten.
Dank ihres einzigartigen Designs tragen Übergangsverbindungen dazu bei, unterschiedliche Isoliereigenschaften richtig zu verwalten und bieten Möglichkeiten zur Spannungskontrolle elektrischer Felder. Der Schwerpunkt der Verbindungen liegt auch auf der Reduzierung des Feuchtigkeitseintritts und der chemischen Wechselwirkungen zwischen den Materialien.
Hinsichtlich ihrer Anwendung können Übergangsverbindungen verwendet werden für:
Rüsten Sie Stromnetze auf, insbesondere wenn Sie nicht alle Kabel auf einmal austauschen können
Integrieren Sie moderne Kabel in die ältere elektrische Infrastruktur
Modernisieren Sie Hoch- und Mittelspannungsnetze
Hierbei handelt es sich im Wesentlichen um herkömmliche Kabelverbindungen, die mit einer harz- oder gelartigen Isoliermasse gefüllt sind, um das Eindringen von Feuchtigkeit in die Verbindung zu verhindern. Sie sind unglaublich feuchtigkeitsbeständig und eignen sich dank ihres einfachen Designs auch für feuchte Umgebungen recht gut.
In Bezug auf die Anwendung sehen wir diese Isolierverbindungen in folgenden Bereichen:
Telekommunikationsverbindungen
Unterirdische Elektroinstallationen
Umgebungen, die anfällig für Überschwemmungen sind
Die Wärmeschrumpfverbindung ist heute eine der am häufigsten verwendeten Arten von Kabelverbindungen auf der Welt. Bei diesen Verbindungen werden spezielle Schläuche verwendet, die sich bei Hitzeeinwirkung fest um das Kabel schrumpfen lassen und so eine stabile Schutzdichtung hinterlassen, die das Eindringen von außen verhindert.
In einer Wärmeschrumpfverbindung können Komponenten wie Wärmeschrumpf-Isolierschläuche, ein Schutzmantel am Außenteil, Spannungskontrollschläuche und sogar eine leitfähige Crimpverbindung vorhanden sein. Mit diesem Build erhalten Sie folgende Vorteile:
Optimale Abdichtung und Isolierung
Starke Beständigkeit gegen Umwelteinflüsse, von Feuchtigkeit bis UV-Licht und mehr
Eine leichte Konstruktion, die Sie problemlos transportieren können
Noch besser: Die Schrumpfverbindung funktioniert sowohl bei Innen- als auch bei Außeninstallationen. Techniker lieben sie, weil sie einfach zu installieren sind, und sie verwenden sie bei unterirdischen Projekten bis hin zu Umspannwerken und mehr.
Wir bieten auch Kaltschrumpfmuffen an, die eine sicherere und zeitgemäßere Alternative zur Wärmeschrumpfmuffe bieten. Diese Verbindungen bestehen aus elastischen Schläuchen, die von einem Kern an Ort und Stelle gehalten werden. Wenn Sie den Kern herausziehen, schrumpft der gesamte Schlauch auf natürliche Weise auf das Kabel, sodass Sie keine zusätzliche Wärme benötigen.
Bei diesem Aufbau bieten Kaltschrumpfverbindungen:
Keine Wärmequelle oder offene Flamme erforderlich
Ideal für gefährliche Umgebungen
Schnellere und konsistentere Installation
Wo sie verwendet werden:
Kaltschrumpfverbindungen werden meist in Installationen verwendet, in denen aufgrund von Sicherheitsvorschriften keine Wärmewerkzeuge verwendet werden dürfen. Sie können sie auch in sehr kalten Umgebungen verwenden, in denen eine Schrumpfverbindung einfach nicht so praktisch ist. In diese Kategorie fällt also alles, von Minen bis hin zu petrochemischen Anlagen und mehr.
Bei Polyurethan- und Harzverbindungen nehmen Sie die Verbindung und legen sie in eine Form. Anschließend füllen Sie es mit einem starken Isolierharz, das nach dem Aushärtevorgang eine Schutzschicht um die Fuge bildet.
Der Aufbau ist vorteilhaft, weil:
Es ist unglaublich stark
Es kann unter verschiedenen abrasiven Bedingungen eingesetzt werden
Es widersteht Feuchtigkeit und anderen äußeren Einflüssen sehr gut
Allgemeine Anwendungen:
Harzkabelverbindungen eignen sich für erdverlegte Nieder- oder Mittelspannungsnetze. Sie können sie auch zum Auskleiden von Unterseekabeln und anderen industriellen Anwendungen verwenden, bei denen schwere Maschinen zum Einsatz kommen.
Da sie zu einem festen Block aushärten, bieten diese Verbindungen eine beeindruckende langfristige Lebensfähigkeit, selbst in unter Druck stehenden unterirdischen Umgebungen.
Bei der Auswahl einer Kabelverbindung müssen Sie sehr sorgfältig darauf achten, dass Zuverlässigkeit, Sicherheit und die gewünschte Leistung langfristig gewährleistet sind. Die Wahl der falschen Verbindung kann zu schwerwiegenden elektrischen Fehlern führen. Achten Sie daher bei der Auswahl auf die folgenden Faktoren.
Vor allem sollten Sie die Gesamtnennspannung des Systems berücksichtigen. Jede Kabelverbindung ist speziell für den Umgang mit bestimmten Spannungspegeln ausgelegt:
Niederspannungsverbindungen (LV): Niederspannungskabelverbindungen sind normalerweise für bis zu 1 kV ausgelegt. Sie werden hauptsächlich in privaten und leichten gewerblichen Anwendungen eingesetzt.
Mittelspannungsverbindungen (MV): Im Gegensatz zu den NS-Kabelverbindungen sind die MV-Kabelverbindungen für Spannungen zwischen 1 kV und etwa 33 kV ausgelegt. Für Umspannwerke, städtische Verteilungsnetze, Fabriken usw. sind MV-Kabelverbindungen ideal für Sie.
Hochspannungsverbindungen (HV): Die HV-Kabelverbindungen sind für alles über 33 kV ausgelegt. Das bedeutet, dass Sie Hochspannungskabelverbindungen für die Stromübertragung, Erdnetze und andere Hochleistungsanwendungen verwenden können.
Sie müssen auch die physikalischen Eigenschaften des Kabels berücksichtigen. Konzentrieren Sie sich vor allem auf:
Kabelgröße: Wenn Sie mit einem größeren Leiter arbeiten, benötigen Sie eine Verbindung, die auch großen Strombelastungen und mechanischen Belastungen standhält. Tatsächlich können einige dieser Verbindungen mit unterschiedlichen Anschlussoptionen und Crimpgrößen geliefert werden, um mehreren Durchmessern gerecht zu werden.
Leitermaterial: Wenn Sie mit Aluminium- oder Kupferkabeln arbeiten, müssen Sie unterschiedliche Verbindungstechniken anwenden. Aluminium ist beispielsweise anfällig für Oxidation – das bedeutet, dass Verbindungen und Anschlüsse erforderlich sind, die der Oxidation widerstehen, um weiterhin leitend zu sein.
Durch die Wahl einer Verbindung, die sowohl für das Leitermaterial als auch für die Größe geeignet ist, können Sie eine zuverlässige elektrische Verbindung gewährleisten und das Überhitzungsrisiko verringern.
Wenn Sie ein Kabel für die Zuweisung benötigen, beispielsweise für einen unterirdischen Kanal oder eine Industrieanlage, möchten Sie sicherstellen, dass die Verbindung problemlos Öl, Feuchtigkeit, korrosiven Stoffen und mehr standhält.
Für Fälle wie diese:
Wählen Sie harzgefüllte oder Polyurethan-Verbindungen, da diese chemikalien- und mechanisch beständig sind.
Wärmeschrumpf- und Kaltschrumpfverbindungen eignen sich ebenfalls hervorragend, da sie über zusätzliche Mechanismen verfügen, um das Eindringen von Wasser zu verhindern.
Bei unterirdischen Installationen eignen sich mit Topf/Gelee gefüllte Fugen gut zum Schutz Ihrer Komponenten.
Berücksichtigen Sie schließlich den erwarteten Wartungsbedarf. Auf diese Weise können Sie eine Verbindung wählen, die auf ganzer Linie eine gute Balance zwischen Wartungsfreundlichkeit und langfristiger Haltbarkeit bietet.
Dauerhafte Verbindungen: Harz-, Polyurethan- oder Wärmeschrumpfverbindungen halten tendenziell länger und sind wartungsfreundlicher.
Wiederverwendbare oder leicht zu wartende Verbindungen: Die Inspektion von Kaltschrumpfverbindungen oder modularen mechanischen Verbindungen wird Ihnen viel leichter fallen. Für eine vorübergehende Installation sollten Sie diese also in Betracht ziehen.
Kosten vs. Haltbarkeit: Wie üblich müssten Sie für hochwertige Verbindungen mehr bezahlen. Aber wenn man bedenkt, dass sie nicht viel Reparatur oder Wartung benötigen, sind sie ihr Geld wert.
Kabelverbindungen sind ein wichtiger Bestandteil jeder sicheren elektrischen Verbindung – insbesondere wenn es sich um mehrere Kabel handelt. Wenn Sie jedoch den richtigen Typ und die bei der Auswahl zu berücksichtigenden Faktoren kennen, können Sie viel sparen.
Möchten Sie mehr erfahren? Wir von Haivol Electrical sind immer für Sie da. Kontaktieren Sie uns noch heute !
Ja, aber Sie benötigen eine Übergangsmuffe, die Kabel unterschiedlicher Isolationsarten oder Materialien verbinden kann. Dadurch können Sie die Isolationsverträglichkeit optimieren und den Stromfluss aufrechterhalten.
Die Lebensdauer einer Kabelverbindung hängt von ihrem Typ, der Qualität der Isolierung und der Umgebung ab, in der Sie sie installieren. Hochwertige Verbindungen können problemlos zwischen 20 und 30 Jahren halten, auch wenn die Einwirkung von Chemikalien und Feuchtigkeit ihre Lebensdauer beeinträchtigen kann.
Probleme wie fehlerhafte Isolierung und lose Verbindungen sind geringfügig und können problemlos behoben werden – insbesondere bei NS-Kabelverbindungen. Aus Sicherheits- und Zuverlässigkeitsgründen – insbesondere bei Mittel- und Hochspannungskabelverbindungen – empfehlen wir jedoch, aus Sicherheitsgründen die gesamte Verbindung auszutauschen.
