Geschirmte und ungeschirmte Verbindungen sind zwei der bekanntesten Verbindungsarten bei der Mittelspannungs-Energieverteilung. Und für die meisten Ingenieure und Elektrofachkräfte müssen sie immer eine Wahl treffen, wenn es um diese beiden und die geeigneten Optionen für ihre Projekte geht.
Aber welche dieser beiden funktioniert am besten? Und wann sollte man unterscheiden? Schauen wir uns in diesem Artikel beide Optionen an, um diese brennenden Fragen zu beantworten.
In Leitfäden für elektrische Verbindungen sind abgeschirmte trennbare Steckverbinder Zubehör für Mittelspannungskabel, die mit einer externen leitfähigen Abschirmung ausgestattet sind. Dieser Schirm deckt das gesamte Gehäuse des Steckverbinders ab und sorgt so für ein stabiles Erdpotential für die Außenfläche und eine berührungssichere Konstruktion.
Bei den meisten Anwendungen werden Sie feststellen, dass der hinzugefügte Bildschirm einige Kernfunktionen für den abgeschirmten Steckverbinder bereitstellt. Dazu gehören:
Ein berührungssicherer Betrieb, der einen versehentlichen Kontakt mit stromführenden Komponenten verhindert, indem die Außenfläche auf Erdpotential gehalten wird
Gleichen Sie das elektrische Potenzial rund um den Stecker aus, um das Risiko einer Teilentladung zu verringern
Dadurch können Sie mehrere abgeschirmte Steckverbinder dicht nebeneinander montieren

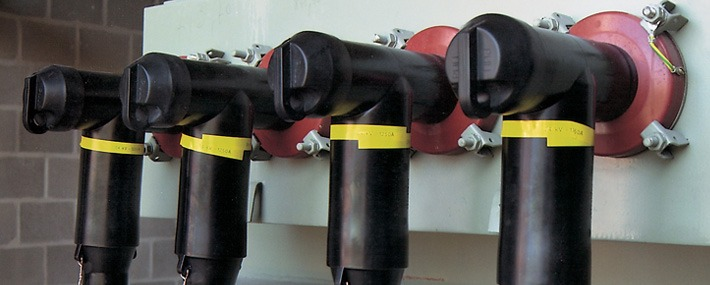

Abgeschirmte Steckverbinder gibt es in zwei Hauptausführungen: Winkelstecker (Typ A/B) und T-Stecker. Die Winkelverbinder eignen sich besonders gut für den Abschluss kompakter Schaltanlagen und Lasttrennanwendungen, während Sie die T-Verbinder in Dead-Break-Anwendungen finden, bei denen Sie mehrere Kabelstromkreise schleifen oder verzweigen müssen.
Auf der anderen Seite der Debatte zwischen geschirmten und ungeschirmten trennbaren Steckverbindern stehen die ungeschirmten Steckverbinder. Diese Steckverbinder werden auch für Mittelspannungskabel verwendet und weisen in ihrer Konstruktion keine leitfähige Außenabschirmung auf. Dies bedeutet im Wesentlichen, dass auf ihren Oberflächen unter Spannung stehende Komponenten freigelegt werden können, was besondere Sorgfalt bei der Handhabung und Installation erfordert.
Ungeschirmte trennbare Steckverbinder sind normalerweise in älteren MS-Systemen zu finden und werden hauptsächlich in Werkzeugen verwendet, bei denen Sie einen kontrollierten Zugang für deren Installationsumgebungen benötigen.
Zu den wichtigsten Merkmalen dieser Steckverbinder gehören:
Die Notwendigkeit von Isolationsabständen und Luftabständen, wenn die Sensoren entfernt von anderen spannungsführenden Komponenten und geerdeten Oberflächen installiert werden müssen
Wird hauptsächlich in Innenräumen und Bereichen mit eingeschränktem Zugang eingesetzt, in denen Sicherheitsmaßnahmen umgesetzt werden
Das Vorhandensein von Potenzial in der Außenfläche macht direkten Kontakt potenziell gefährlich

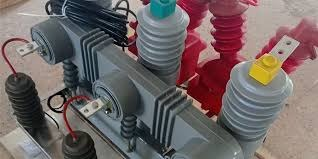

Kommen wir nun zum Leitfaden für geschirmte und ungeschirmte Steckverbinder. Beide Optionen sind unglaublich ähnlich, aber die Unterschiede in ihrer Zusammensetzung können zu einigen Unterschieden führen. Mal sehen, wie sie im Vergleich zueinander abschneiden.
Einer der wichtigsten Faktoren bei elektrischen Verbindungen ist die Sicherheit. Und hier haben abgeschirmte Steckverbinder die Nase vorn.
Der Aufbau abgeschirmter Steckverbinder verfügt über eine leitfähige Außenabschirmung, die die Oberfläche auf Erdpotential hält. Dadurch sind die Oberflächen berührbar und auch die Gefahr einer unbeabsichtigten Berührung ist deutlich geringer.
Vergleichen Sie dies mit ungeschirmten Anschlüssen, bei denen einige unter Spannung stehende Teile freiliegen können. Die Arbeit mit ihnen erfordert viel Sorgfalt und Abstand, um die richtige Sicherheit zu gewährleisten.
Geschirmte Steckverbinder finden Sie meist in kompakten Inneninstallationen. Denken Sie an Transformatoren, RMUs, Umspannwerke und dergleichen. In solchen Umgebungen können Sie mehrere Steckverbinder zusammen montieren, ohne eine Gefahr befürchten zu müssen.
Wir empfehlen, Steckverbinder ohne Sichtschutz im Freien anzubringen, wo genügend Platz und Trennung vorhanden sind, um Gefahren zu reduzieren und ihre Lebensdauer zu optimieren.
Geschirmte Steckverbinder verfügen über eine kompaktere Bauweise, die problemlos in dichten Anordnungen installiert werden kann, ohne ihr Sicherheitsprofil zu beeinträchtigen. Andererseits benötigen Sie bei ungeschirmten Steckverbindern einen zusätzlichen Luftabstand und einen erheblichen Isolationsabstand.
Wenn Sie also auf engstem Raum arbeiten, sollten Sie stattdessen möglicherweise abgeschirmte Steckverbinder wählen.
Das Design abgeschirmter Steckverbinder macht sie sicherer und einfacher zu testen. Sie verfügen über berührbare Außenflächen und durch diese Bauweise wird auch die Gefahr einer Teilentladung verringert.
Das heißt natürlich nicht, dass Sie nicht auch ungeschirmte Steckverbinder testen können – Sie müssen lediglich sicherstellen, dass geeignete Sicherheitsmaßnahmen getroffen werden und der Kontakt mit spannungsführenden Teilen vermieden wird.
Wenn Sie, wie die meisten Profis, auf die Kosten achten, sollten Sie sich vielleicht für ungeschirmte Steckverbinder entscheiden. Die abgeschirmten Varianten sind in der Regel teurer, was vor allem auf die zusätzliche leitfähige Abschirmung und einige andere Materialoptionen zurückzuführen ist.
Allerdings empfehlen wir Ihnen nicht, Ihre Wahl allein auf der Grundlage der Kosten zu treffen. Wie bereits erwähnt, bergen ungeschirmte Steckverbinder in der Regel ein höheres Sicherheitsrisiko und werden meist für ältere Systeme entwickelt. Das hat also auch Nachteile.
Abgeschirmte Steckverbinder werden häufig in modernen Installationen wie RMUs für Innenräume, auf Untersätzen montierten Transformatoren und kompakten Umspannwerken verwendet, insbesondere in Bereichen mit menschlicher Aktivität. Ungeschirmte Steckverbinder sind häufiger in älteren Installationen, Umspannwerken im Freien oder bestimmten Gerätetypen zu finden, bei denen ein kontrollierter Zugang gewährleistet ist.
Sowohl geschirmte als auch ungeschirmte Steckverbinder sind normalerweise für Systeme zwischen 6 kV und 36 kV ausgelegt. Abgeschirmte Steckverbinder finden Sie in Winkel- und T-Steckern, die sich ideal für kompakte Anordnungen eignen. Dagegen ist der Aufbau ungeschirmter Steckverbinder in der Regel einfacher, da diese meist bei älteren Systemen zum Einsatz kommen.
Wie bereits erwähnt, werden abgeschirmte Steckverbinder vor allem wegen ihrer Sicherheit und Zuverlässigkeit verwendet. Profis schätzen auch ihre kompakte Installation, wodurch sie sich hervorragend für bestimmte Anwendungen eignen, wie zum Beispiel:
Arbeiten Sie in RMUs und kompakten Umspannwerken, wo Sie mehrere Verbindungen zusammenführen müssen
Schaltanlagen für den Außenbereich, bei denen berührungssichere Anwendungen erforderlich sind
Industrieanlagen, die optimale Zuverlässigkeit und Zugriff auf unter Spannung stehende Komponenten benötigen
Auf der Unterlage montierte Transformatoren und andere Arten von geschlossenen Schaltanlagen
Verbindungen für Solar- und Windparks, bei denen Zuverlässigkeit und Umweltfreundlichkeit gefragt sind
Erdkabelnetze sowie dichte städtische Verteilzentren
Ungeschirmte Steckverbinder werden meist in Installationen verwendet, bei denen die Sicherheit durch Einhaltung von Abstand und Zugang gewährleistet werden kann. Einige dieser Anwendungen umfassen:
Ältere Umspannwerke, die vor dem Aufkommen der abgeschirmten Technologie gebaut wurden
Installationen mit ausreichend Abstand zwischen spannungsführenden Teilen
Innenräume mit geringer Kontamination, in denen Sie sich nicht so viele Gedanken über die Berührungssicherheit machen müssen
Ausrüstung für ungeschirmte Schnittstellenbuchsen, da diese besser mit den Steckverbindern kompatibel sind
Nachdem Sie nun verstanden haben, wie die beiden Anschlüsse im Vergleich zueinander abschneiden, wollen wir uns ein paar Dinge ansehen, die Sie bei der Wahl insgesamt berücksichtigen können:
Zunächst möchten Sie bestimmen, wo Sie die Anschlüsse installieren und wie hoch die Zugriffskontrolle ist. Geschirmte Steckverbinder eignen sich gut für Innenräume, wir raten jedoch davon ab, ungeschirmte Steckverbinder überall in Innenräumen zu verwenden.
Wenn der Installationsbereich empfindlich und zugänglich ist, sind geschirmte Steckverbinder die ideale Wahl. Das Letzte, was Sie wollen, ist unbeabsichtigter Zugriff, also stellen Sie die Sicherheit immer an erster Stelle
Geschirmte Steckverbinder eignen sich besser für kompakte Installationen, bei denen nicht viel Platz zur Verfügung steht. Andererseits empfehlen wir die Arbeit mit ungeschirmten Steckverbindern nur dann, wenn Sie diese in einem Bereich installieren, in dem ausreichend Platz zur Verfügung steht.
Überprüfen Sie die Kompatibilität der Anschlüsse. Beispielsweise verwenden abgeschirmte Steckverbinder normalerweise Schnittstellen vom Typ A/B/C, während ungeschirmte Steckverbinder besser mit älteren Standards funktionieren.
Geschirmte und ungeschirmte Steckverbinder ähneln sich in vielerlei Hinsicht. Allerdings kann der Unterschied in ihrer Bauweise auch bei Betrachtung der Modelle den entscheidenden Unterschied ausmachen.
Um die richtige Wahl zu treffen, denken Sie daran, unsere Richtlinien zu befolgen und Sicherheit und Effizienz über alles andere zu stellen. Wenn Sie weitere Unterstützung benötigen, wenden Sie sich bitte an Haivol Electrical.
