Verfügbarkeitsstatus: | |
---|---|
P-11-Y
Isolatoren sind eine spezielle Isolationskontrolle, die in Freileitungen eine wichtige Rolle spielen kann.In den Anfangsjahren wurden Isolatoren hauptsächlich für Telegrafenmasten verwendet.Langsam wurden viele scheibenförmige Isolatoren an einem Ende des Hochspannungskabel-Verbindungsturms aufgehängt.Es wurde verwendet, um die Kriechstrecke zu erhöhen.Es bestand meist aus Glas oder Keramik und wurde Isolator genannt.Isolatoren dürfen aufgrund verschiedener elektromechanischer Belastungen, die durch Änderungen in der Umgebung und den elektrischen Lastbedingungen verursacht werden, nicht versagen, da die Isolatoren sonst keine nennenswerte Wirkung entfalten und die Nutzung und Lebensdauer der gesamten Leitung beeinträchtigen.
Die Hauptfunktion von Isolatoren besteht darin, eine elektrische Isolierung und mechanische Fixierung zu erreichen, wofür verschiedene elektrische und mechanische Leistungsanforderungen festgelegt sind.Bei Unterschreitung der angegebenen Betriebsspannung, Blitzüberspannung und innerer Überspannung kein Durchschlag oder Überschlag entlang der Oberfläche;unter der angegebenen langfristigen und kurzfristigen mechanischen Belastung keine Schäden und Beschädigungen;unter der angegebenen Maschine. Nach längerem Betrieb unter elektrischer Belastung und verschiedenen Umgebungsbedingungen tritt keine offensichtliche Verschlechterung auf;Die Armaturen der Isolatoren erzeugen unter der Betriebsspannung keine offensichtliche Koronaentladung, um den Radio- oder Fernsehempfang nicht zu beeinträchtigen.Da es sich bei Isolatoren um weit verbreitete Geräte handelt, müssen auch deren Anschlussstücke austauschbar sein.Darüber hinaus erfordern die technischen Standards von Isolatoren auch verschiedene elektrische, mechanische, physikalische und Umgebungsbedingungen, um die Leistung und Qualität der Isolatoren je nach Art und Einsatzbedingungen zu testen.
Spezifikationen
Stift-Porzellan-Isolatoren (ANSI BS)
1. Spannung: 23-69 kV
2. Kriechstrecke: 330–865 mm
3. Gewicht: 3,7–13,5 kg
4. gute Nutzung – bester Preis
Stift-Porzellanisolatoren (ANSI BS-Serie)
Zusammenfassung
1) Material: Porzellan
2) Klasse BS: P-11-Y P-15-Y P-20-Y P-33-Y
3) Stiftisolatoren für Hochspannung
4) sichere Verwendung
5)verschiedene Designs verfügbar
6)schneller Versand und toller Service
7) gute Qualität und angemessener Preis

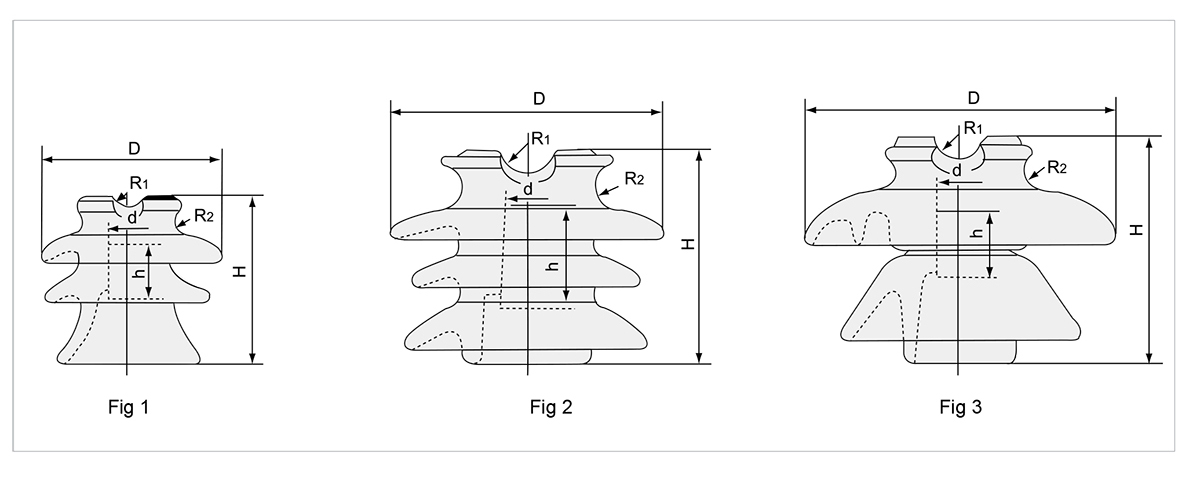

Hauptabmessungen und Standardangaben | ||||||
Feige | 1 | 1 | 2 | 3 | ||
Klasse BS | P-11-Y | P-15-Y | P-20-Y | P-33-Y | ||
Hauptabmessungen (mm) | H | 133 | 137 | 195 | 244 | |
h | 48 | 48 | 52.63 | 52.63 | ||
D | 140 | 152 | 230 | 279 | ||
d | 18.29 | 18.29 | 27.78 | 27.78 | ||
R1 | 13 | 13 | 19 | 19 | ||
R2 | 9.5 | 12.7 | 14.3 | 13 | ||
Nennspannung (kV) | 11 | 15 | 22 | 33 | ||
Kriechstrecke (mm) | 240 | 298 | 432 | 630 | ||
Minimale Überschlagsspannung | Stromfrequenz | Trocken (kV) | 75 | 80 | 100 | 135 |
Nass (kV) | 45 | 55 | 60 | 85 | ||
50 % Impuls | Positiv (kV) | 100 | 130 | 160 | 185 | |
Negativ (kV) | 110 | 175 | 205 | |||
Spannungsbeständig | Eine Minute Netzfrequenz | Trocken (kV) | 65 | 70 | 90 | 110 |
Nass (kV) | 40 | 50 | 55 | 75 | ||
Impuls (kV) | 110 | 150 | ||||
Funk-Einfluss-Spannungsdaten | Prüfspannung gegen Erde (kV) | 15 | 15 | 22 | 30 | |
Maximaler RIV bei 1000 kHz (uV) | 8000 | 8000 | 12000 | 16000 | ||
Netzfrequenz-Durchstoßspannung (kV) | 135 | 135 | 145 | 185 | ||
Auslegerbruchlast (kN) | 11 | 11 | 11 | 13 | ||
Gewicht (kg) | 1.8 | - | - | 11.5 |
Isolatoren sind eine spezielle Isolationskontrolle, die in Freileitungen eine wichtige Rolle spielen kann.In den Anfangsjahren wurden Isolatoren hauptsächlich für Telegrafenmasten verwendet.Langsam wurden viele scheibenförmige Isolatoren an einem Ende des Hochspannungskabel-Verbindungsturms aufgehängt.Es wurde verwendet, um die Kriechstrecke zu erhöhen.Es bestand meist aus Glas oder Keramik und wurde Isolator genannt.Isolatoren dürfen aufgrund verschiedener elektromechanischer Belastungen, die durch Änderungen in der Umgebung und den elektrischen Lastbedingungen verursacht werden, nicht versagen, da die Isolatoren sonst keine nennenswerte Wirkung entfalten und die Nutzung und Lebensdauer der gesamten Leitung beeinträchtigen.
Die Hauptfunktion von Isolatoren besteht darin, eine elektrische Isolierung und mechanische Fixierung zu erreichen, wofür verschiedene elektrische und mechanische Leistungsanforderungen festgelegt sind.Bei Unterschreitung der angegebenen Betriebsspannung, Blitzüberspannung und innerer Überspannung kein Durchschlag oder Überschlag entlang der Oberfläche;unter der angegebenen langfristigen und kurzfristigen mechanischen Belastung keine Schäden und Beschädigungen;unter der angegebenen Maschine. Nach längerem Betrieb unter elektrischer Belastung und verschiedenen Umgebungsbedingungen tritt keine offensichtliche Verschlechterung auf;Die Armaturen der Isolatoren erzeugen unter der Betriebsspannung keine offensichtliche Koronaentladung, um den Radio- oder Fernsehempfang nicht zu beeinträchtigen.Da es sich bei Isolatoren um weit verbreitete Geräte handelt, müssen auch deren Anschlussstücke austauschbar sein.Darüber hinaus erfordern die technischen Standards von Isolatoren auch verschiedene elektrische, mechanische, physikalische und Umgebungsbedingungen, um die Leistung und Qualität der Isolatoren je nach Art und Einsatzbedingungen zu testen.
Spezifikationen
Stift-Porzellan-Isolatoren (ANSI BS)
1. Spannung: 23-69 kV
2. Kriechstrecke: 330–865 mm
3. Gewicht: 3,7–13,5 kg
4. gute Nutzung – bester Preis
Stift-Porzellanisolatoren (ANSI BS-Serie)
Zusammenfassung
1) Material: Porzellan
2) Klasse BS: P-11-Y P-15-Y P-20-Y P-33-Y
3) Stiftisolatoren für Hochspannung
4) sichere Verwendung
5)verschiedene Designs verfügbar
6)schneller Versand und toller Service
7) gute Qualität und angemessener Preis
Hauptabmessungen und Standardangaben | ||||||
Feige | 1 | 1 | 2 | 3 | ||
Klasse BS | P-11-Y | P-15-Y | P-20-Y | P-33-Y | ||
Hauptabmessungen (mm) | H | 133 | 137 | 195 | 244 | |
h | 48 | 48 | 52.63 | 52.63 | ||
D | 140 | 152 | 230 | 279 | ||
d | 18.29 | 18.29 | 27.78 | 27.78 | ||
R1 | 13 | 13 | 19 | 19 | ||
R2 | 9.5 | 12.7 | 14.3 | 13 | ||
Nennspannung (kV) | 11 | 15 | 22 | 33 | ||
Kriechstrecke (mm) | 240 | 298 | 432 | 630 | ||
Minimale Überschlagsspannung | Stromfrequenz | Trocken (kV) | 75 | 80 | 100 | 135 |
Nass (kV) | 45 | 55 | 60 | 85 | ||
50 % Impuls | Positiv (kV) | 100 | 130 | 160 | 185 | |
Negativ (kV) | 110 | 175 | 205 | |||
Spannungsbeständig | Eine Minute Netzfrequenz | Trocken (kV) | 65 | 70 | 90 | 110 |
Nass (kV) | 40 | 50 | 55 | 75 | ||
Impuls (kV) | 110 | 150 | ||||
Funk-Einfluss-Spannungsdaten | Prüfspannung gegen Erde (kV) | 15 | 15 | 22 | 30 | |
Maximaler RIV bei 1000 kHz (uV) | 8000 | 8000 | 12000 | 16000 | ||
Netzfrequenz-Durchstoßspannung (kV) | 135 | 135 | 145 | 185 | ||
Auslegerbruchlast (kN) | 11 | 11 | 11 | 13 | ||
Gewicht (kg) | 1.8 | - | - | 11.5 |
