Trennbare 35-kV-630-A-IEC-Steckverbinder und -Bausätze

Steckerzubehör, auch trennbare Steckverbinder genannt. Dazu gehören trennbare Winkel-, Gerade- und T-Steckverbindersätze. Unsere trennbaren Steckverbinder werden häufig in Schaltanlagen, Transformatoren, Schränken und anderen elektrischen Geräten verwendet. Sie bestehen aus EPDM oder Silikonkautschuk mit integrierter Feldsteuerung. Und verwendet eine fortschrittliche Dreischicht-Injektionstechnik (eine leitende Innenschicht, eine Isolationsschicht und eine leitende Außenschicht), um die Schnittstelleneigenschaft zu gewährleisten, Lücken zwischen Schichten zu vermeiden und Teilentladungen maximal zu verringern. Unsere trennbaren Steckverbinder umfassen hauptsächlich IEC-Typen und IEEE-Typen .
Verfügbarkeitsstatus:

Trennbare Steckverbinder und Kits vom Typ IEC

Executive-Standard

EN 50181 Steckbare Durchführungen über 1 kV bis 52 kV und von 250 A bis 2,5 kA für andere Geräte als flüssigkeitsgefüllte Transformatoren
EN 50180 Durchführungen über 1 kV bis 36 kV und von 250 A bis 3,15 kA für flüssigkeitsgefüllte Transformatoren
HD629.1 Prüfanforderungen für Zubehör zur Verwendung an Stromkabeln mit einer Nennspannung von 3,6/6(7,2)kV bis 20,8/36(42)kV – Teil 1: Kabel mit extrudierter Isolierung
IEC 60502.4 Stromkabel mit extrudierter Isolierung und deren Zubehör für Nennspannungen von 1 kV (U = 1,2 kV) bis 30 kV (U = 36 kV) – Teil 4: Prüfanforderungen für Zubehör für Kabel mit Nennspannungen von 6 kV bis 30 kV (U =). 36kV)
LEC60099 Metalloxid-Überspannungsableiter ohne Lücken für AC-Systeme
JB/T 8952 Metalloxid-Überspannungsableiter mit Polymergehäuse ohne Lücken für Wechselstromsysteme
Trennbares isoliertes Steckverbindersystem nach IEEE 386 für Stromverteilungssysteme über 600 V
GB11032 Metalloxid-Überspannungsableiter ohne Lücken für Wechselstromsysteme
JB/T 8952 Metalloxid-Überspannungsableiter mit Polymergehäuse ohne Lücken für Wechselstromsysteme

Spannungseigenschaften

95m4_02

Aktuelle Eigenschaften

95m4_04

Anwendungslösung für trennbare Steckverbinder vom Typ IEC

95m4_06

35 kV 630 A IEC-T-Stecker

Zusammenfassung

35-kV-630-A-IEC-T-Stecker. Er eignet sich für den Anschluss der eingehenden und ausgehenden Einspeisung (XLPE-Stromkabel) der Ring-Haupteinheit und wird mit der Hülsenbuchse der Schaltanlage oder der Wanddurchführung verbunden   Kabelabzweigkasten und die Schrauben der doppelten Gerätedurchführung. Auch für kastenartige Umspannwerksinstallationen geeignet.Sorgen Sie für einen vollständig isolierten, hermetisch dichten Anschluss von Stromkabeln an Schaltanlagen oder Kabelabzweigkästen.
Die Vorderseite ist mit einem Bolzen ausgestattet, der mit der Steckdose der Schaltanlage verbunden ist. Die Rückseite kann direkt mit einem Isolierstecker verschlossen werden und kann nach dem Anschluss auch verlängert werden
Steckbarer Kabelstecker oder Heckableiter.
Die Produktschnittstelle entspricht EN50180-50181 und IEEE386.

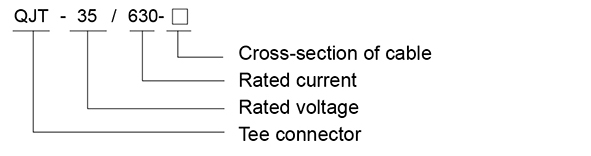

Beschreibung des Typs
95m4_34

95m4_37

Produkteigenschaften

1.Verwendung von hochwertigem EPDM-Gummi, der nicht nur eine hervorragende elektrische Leistung aufweist, sondern auch Reißfestigkeit, Ozonbeständigkeit, Oxidationsbeständigkeit, Korrosionsbeständigkeit und eine hohe mechanische Festigkeit aufweist.
2.Übernehmen Sie die international fortschrittliche Technologie des Dreischicht-Spritzgusses. Sie garantiert effektiv die gute Leistung der Schnittstelle, um Lücken zwischen den Schichten zu vermeiden und Teilentladungen zu reduzieren.
3. Das gute Design innerhalb und außerhalb des Bildschirms optimiert die Struktur des elektrischen Feldes.Gleichmäßige äußere Abschirmung, Erdungswiderstand von weniger als 5000 Omega, die Verwendung der Außenfläche des Kabelkopfes hält effektiv das Nullpotential aufrecht und gewährleistet die Betriebssicherheit.
4.Der Stresskörper mit rutschfestem Design kann die Installation von Unfällen mit falsch platziertem Stresskörper wirksam verhindern.
5. Hat eine gute thermische Stabilität und thermodynamische Eigenschaften, gute Dichtungsleistung kann unter Wasser betrieben werden.

Elektrische Leistung

95m4_48

Hauptzubehör

Buchse des Steckers, Spannungskörper, hintere Kappe, Anschluss, Schrauben   Isolierstopfen, Silikonfett, Handtücher
