15 kV 600 A/20 kV 600 A T-Stecker-Kabelzubehör

Steckerzubehör, auch trennbare Steckverbinder genannt. Dazu gehören trennbare Winkel-, Gerade- und T-Steckverbindersätze. Unsere trennbaren Steckverbinder werden häufig in Schaltanlagen, Transformatoren, Schränken und anderen elektrischen Geräten verwendet. Sie bestehen aus EPDM oder Silikonkautschuk mit integrierter Feldsteuerung. Und verwendet eine fortschrittliche Dreischicht-Injektionstechnik (eine leitende Innenschicht, eine Isolationsschicht und eine leitende Außenschicht), um die Schnittstelleneigenschaft zu gewährleisten, Lücken zwischen Schichten zu vermeiden und Teilentladungen maximal zu verringern. Unsere trennbaren Steckverbinder umfassen hauptsächlich IEC-Typen und IEEE-Typen .

Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Modell:
TT
Produktmarke:
HAIVOL

Produktbeschreibung

Trennbare Steckverbinder und Kits vom Typ IEEE

Executive-Standard

EN 50181 Steckbare Durchführungen über 1 kV bis 52 kV und von 250 A bis 2,5 kA für andere Geräte als flüssigkeitsgefüllte Transformatoren
EN 50180 Durchführungen über 1 kV bis 36 kV und von 250 A bis 3,15 kA für flüssigkeitsgefüllte Transformatoren
HD629.1 Prüfanforderungen für Zubehör zur Verwendung an Stromkabeln mit einer Nennspannung von 3,6/6(7,2)kV bis 20,8/36(42)kV – Teil 1: Kabel mit extrudierter Isolierung
IEC 60502.4 Stromkabel mit extrudierter Isolierung und deren Zubehör für Nennspannungen von 1 kV (U = 1,2 kV) bis 30 kV (U = 36 kV) – Teil 4: Prüfanforderungen für Zubehör für Kabel mit Nennspannungen von 6 kV bis 30 kV (U =). 36kV）
LEC60099 Metalloxid-Überspannungsableiter ohne Lücken für AC-Systeme
JB/T 8952 Metalloxid-Überspannungsableiter mit Polymergehäuse ohne Lücken für Wechselstromsysteme
Trennbares isoliertes Steckverbindersystem nach IEEE 386 für Stromverteilungssysteme über 600 V
GB11032 Metalloxid-Überspannungsableiter ohne Lücken für Wechselstromsysteme
JB/T 8952 Metalloxid-Überspannungsableiter mit Polymergehäuse ohne Lücken für Wechselstromsysteme

Spannungseigenschaften

95m4_14

Aktuell Eigenschaften

95m4_16

Anwendungslösung für trennbare Steckverbinder vom Typ IEEE

95m4_18

15 kV 600 A/20 kV 600 A T-Stecker

Beschreibung des Typs

95m4_43_ieei

Zusammenfassung

Der T-Stecker ist vollständig isoliert und vollständig abgedichtet und wird für den Anschluss von Hochspannungskabeln im Erdreich verwendet, z Amerikanischer Schranktransformator, Ringhaupteinheit und Kabelabzweigkasten.Der kontinuierliche Betriebsstrom beträgt 600 A. Schließen Sie das Kabel mit den entsprechenden Spezifikationen an. Um den Fehler bequem und schnell zu finden, installieren Sie eine Potenzialanzeige am Testpunkt und können auch die Kabelfehleranzeige installieren.
Beim Anschluss des T-Steckers mit 600A/200A-Lastumwandlung Mit dem Steckverbinder kann eine 600-A-Leitung in eine 200-A-Leitung umgewandelt und dann an einen 200-A-Winkelstecker und einen Winkelstecker mit Überspannungsableiter angeschlossen werden.

Modell und Spezifikation

95m4_48_42kz

95m4_49

Standardverpackung

Körper aus T-Stecker
Spannungskegel
Bedienungsanleitung
Konformitätszertifikat
Crimp-Anschlüsse
Bolzenbolzen
Silikonfett
Isolierstopfen
(einschließlich halbleitender Endkappe)
Staubschutzkappe
Handtücher

Packliste
3 Stück/Karton GW: 8 kg Kartongröße:: 21 cm × 30 cm × 24 cm

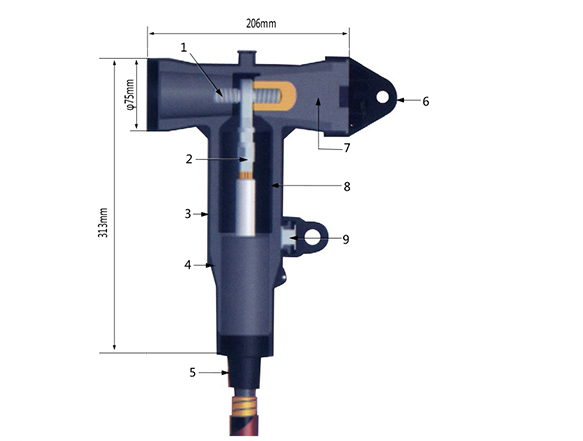

Zusammenfassung
1、Bolzenbolzen: Verwenden Sie Edelstahlbolzen, um einen festen Sitz von Leiter und Hülse zu gewährleisten.
2、Isolierschicht: Spezielle Formel und Mischtechnologie zur Gewährleistung einer hohen Qualität des vorgefertigten EPDM-Gummis
3、Interne halbleitende Schicht: vorgefertigte innere halbleitende Schicht zur effektiven Kontrolle der Belastung des elektrischen Feldes.
4、Äußere halbleitende Schicht: Die vorgefertigte äußere halbleitende Schicht haftet eng an der Isolierschicht und sorgt dafür, dass die äußere halbleitende Schicht geerdet ist.
5、Isolierstopfen: Epoxidharz-Isolierstopfen mit Metallgewindeteilen, um eine enge Zusammenarbeit mit dem Bolzen zu gewährleisten.
6、Halbleitende Endkappe: Versiegeln Sie das Ende des Kabelsteckers, sodass das Gerät eine vollflächige, vollständig abgedichtete Funktion hat.
7、Spannungskegel: Unterschiedliche Größe des Spannungskegels bei Verwendung von Kabelverbindern, um Wasserdichtigkeit und Kabelentlastung zu gewährleisten.
8、Erdungsloch: Vorverdrahtet mit der Außenabschirmung für den Erdungskabelanschluss.
9 、 Anschlüsse: Alle Kupfer- oder Kupfer- und Aluminium-Crimpanschlüsse für Kupfer- oder Aluminiumleiter.
10、Spannungstest: Es wird verwendet, um zu testen, ob die Leitung elektrifiziert ist oder nicht, und es wird die Stromanzeige verwendet

Warme Tipps:
Bitte geben Sie bei der Bestellung das Produktmodell, den Spannungspegel, den Strompegel, das Kabelmaterial und den Kabelquerschnitt an, ob mit Live-Anzeigegerät.
Sollten Nutzer besondere Anforderungen haben, geben Sie diese bitte im Vertrag an.
