15 kV 600 A/20 kV 600 A IEEE-Typ-T-Stecker-Kabelzubehör

Steckerzubehör, auch trennbare Steckverbinder genannt. Dazu gehören trennbare Winkel-, Gerade- und T-Steckverbindersätze. Unsere trennbaren Steckverbinder werden häufig in Schaltanlagen, Transformatoren, Schränken und anderen elektrischen Geräten verwendet. Sie bestehen aus EPDM oder Silikonkautschuk mit integrierter Feldsteuerung. Und verwendet eine fortschrittliche Dreischicht-Injektionstechnik (eine leitende Innenschicht, eine Isolationsschicht und eine leitende Außenschicht), um die Schnittstelleneigenschaft zu gewährleisten, Lücken zwischen Schichten zu vermeiden und Teilentladungen maximal zu verringern. Unsere trennbaren Steckverbinder umfassen hauptsächlich IEC-Typen und IEEE-Typen .

Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Modell:
QJT
Produktmarke:
HAIVOL

Produktbeschreibung

Trennbare Steckverbinder und Kits vom Typ IEEE

Executive-Standard

EN 50181 Steckbare Durchführungen über 1 kV bis 52 kV und von 250 A bis 2,5 kA für andere Geräte als flüssigkeitsgefüllte Transformatoren
EN 50180 Durchführungen über 1 kV bis 36 kV und von 250 A bis 3,15 kA für flüssigkeitsgefüllte Transformatoren
HD629.1 Prüfanforderungen für Zubehör zur Verwendung an Stromkabeln mit einer Nennspannung von 3,6/6(7,2)kV bis 20,8/36(42)kV – Teil 1: Kabel mit extrudierter Isolierung
IEC 60502.4 Stromkabel mit extrudierter Isolierung und deren Zubehör für Nennspannungen von 1 kV (U = 1,2 kV) bis 30 kV (U = 36 kV) – Teil 4: Prüfanforderungen für Zubehör für Kabel mit Nennspannungen von 6 kV bis 30 kV (U =). 36kV）
LEC60099 Metalloxid-Überspannungsableiter ohne Lücken für AC-Systeme
JB/T 8952 Metalloxid-Überspannungsableiter mit Polymergehäuse ohne Lücken für Wechselstromsysteme
Trennbares isoliertes Steckverbindersystem nach IEEE 386 für Stromverteilungssysteme über 600 V
GB11032 Metalloxid-Überspannungsableiter ohne Lücken für Wechselstromsysteme
JB/T 8952 Metalloxid-Überspannungsableiter mit Polymergehäuse ohne Lücken für Wechselstromsysteme

Spannungseigenschaften

95m4_14

Aktuell Eigenschaften

95m4_16

Anwendungslösung für trennbare Steckverbinder vom Typ IEEE

95m4_18

15 kV 600 A / 20 kV 600 A IEEE-T-Stück-Stecker

Beschreibung des Typs

95m4_23

Zusammenfassung

Abschirmender 630-A-T-Stecker vom Typ IEEE, direkter Anschluss an die Durchführung der Schaltanlage und die Wanddurchführung des Kabelabzweigkastens. Bietet vollständig isolierte Sicherheitskreise für Schaltschränke und Kabelabzweigkästen.Das Endstück kann mit Isolierstopfen direkt verschlossen werden, aber auch nach dem Anschluss die Verbindung verlängern
Kopf- oder Rückanschluss mit Überspannungsableiter.
Durch vorgefertigte 630A-Verbindungen können einphasige oder dreiphasige isolierte Kabel und Transformatoren, Schaltanlagen, Abzweigkästen und andere Geräte angeschlossen werden.
Das Produkt ist für die Installation im Innen- und Außenbereich geeignet, der Dauernennstrom beträgt 630 A (900 A Überlastung für 8 Stunden).
Wird das Produkt mit einer passenden Buchse oder einem passenden Stecker ausgestattet, entsteht eine vollständig geschirmte und hermetisch trennbare Verbindung.Langzeitunterwasser und andere
Harte Betriebsbedingungen.
Für den Querschnitt des Kabelquerschnitts von 25 mm² ~ 400 mm² XLPE-Kabel.

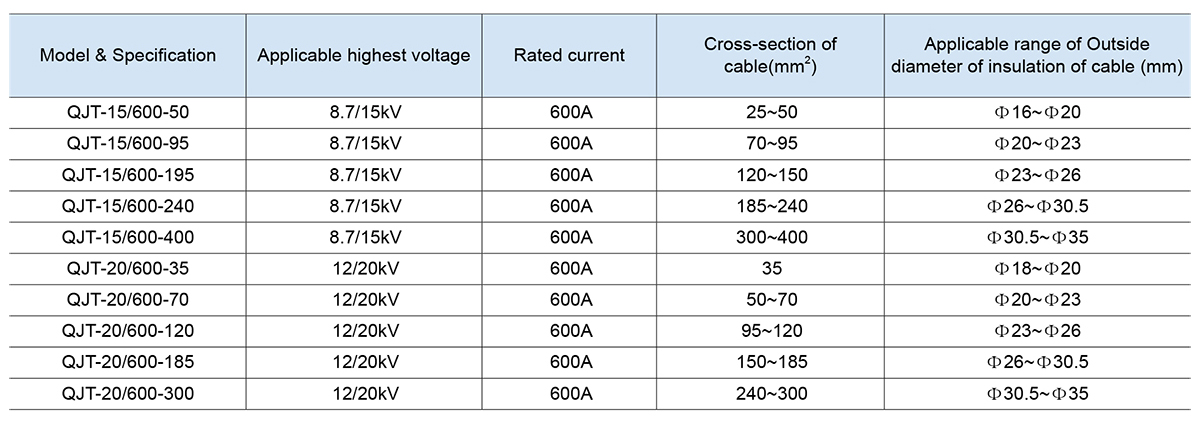

Modell und Spezifikation
