36 kV 630 A Hochspannungs-Trennschalter

In der Elektrotechnik wird ein Trennschalter, Trennschalter oder Trennschalter verwendet, um sicherzustellen, dass ein Stromkreis für Service- oder Wartungsarbeiten vollständig stromlos ist.Sie werden nur zum Unterbrechen des Stromkreises verwendet und sind häufig in der Stromverteilung und in Umspannwerken zu finden, wo die Antriebsquelle von Maschinen für Einstellungen oder Reparaturen entfernt werden muss.Trennschalter können manuell oder motorbetrieben sein und können mit einem Erdungsschalter kombiniert werden, um den vom System isolierten Teil zu erden, um die Sicherheit der Ausrüstung und des daran arbeitenden Personals zu gewährleisten. Hochspannungs-Trennschalter werden in Umspannwerken verwendet ermöglichen die Isolierung von Geräten wie Leistungsschaltern, Transformatoren und Übertragungsleitungen für Wartungszwecke.Der Trennschalter dient in der Regel nicht der normalen Steuerung des Stromkreises, sondern nur der Sicherheitstrennung.Im Gegensatz zu Lastschaltern und Leistungsschaltern verfügen Trennschalter nicht über einen Mechanismus zur Unterdrückung von Lichtbögen, die entstehen, wenn Leiter mit hohen Strömen elektrisch unterbrochen werden.Es handelt sich also um entlastete Geräte mit sehr geringem Schaltvermögen, die erst geöffnet werden dürfen, nachdem der Strom durch ein anderes Steuergerät unterbrochen wurde.

Verfügbarkeitsstatus:
  • GW1-36

  • HAIVOL

Zusammenfassung
Der AC-Hochspannungs-Trennschalter GW1-12(36)/630-20(25) für den Außenbereich (kurz: Trennschalter) wird zum Öffnen und Schließen des Stromkreises mit Spannung, aber ohne Last, 50/60 Hz, 12(36)kV-Stromnetz, verwendet. Der Anti-Verschmutzungstyp kann in Bereichen mit starker Verschmutzung eingesetzt werden.Dreipoliges Gestänge, gute Synchronleistung.
Umgebungsbedingung
Höhe: ≤3000m;
Umgebungstemperatur: -30℃ ~+40℃;
Windgeschwindigkeit: ≤35 m/s;
Luftverschmutzung: IV;
Erdbebenintensität: ≤8 Grad;
Eisdicke: ≤10 mm.

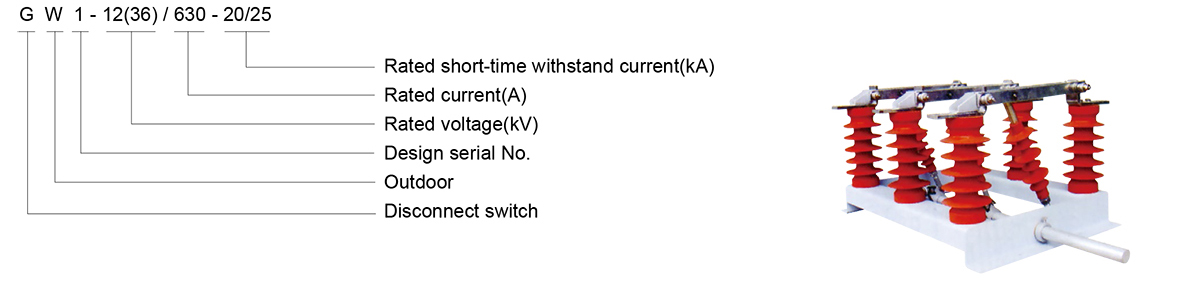

Modell

s7hu_19

Strukturmerkmal
Dieser Trennschalter besteht aus Rahmen, Betriebsisolation, statischem Schütz, Messer, Verbindungsfedermechanismus usw.
Rahmen: 5 mm dicke, gebogene Panzerplatte, am Rahmen befinden sich Löcher zur Befestigung des Pfostenisolators.
Pfosten- und Betriebsisolator: Verwenden Sie den Außenpfostenisolator ZS-12, Serie 36. Die Mini-Widerstandsbiegelast beträgt 4000 N.
Statischer Schütz: Er besteht aus violettem Kupferblech und ist auf einem Stützisolator befestigt.
Klinge: Sie besteht aus rechteckigem violettem Kupferblech und verfügt über eine Druckfeder zum Einstellen des Drucks.
Der Schalter wird vertikal oder horizontal im Außenbereich mit CS□-Mechanismus installiert.

Technische Spezifikation

s7hu_21

Umrissdimension

s7hu_23 (1)
