Der in dieser Liste aufgeführte Freiluft-Lasttrennschalter (Lasttrennschalter) vom Typ FW1 ist zum Schalten von Stichleitungen und Ringhauptleitungen oder Transformatoren (er kann mit MV-HRC-Sicherungseinsätzen als Kurzschlussschutzfunktion ausgestattet werden) oder zum Schalten unter Lastbedingungen bestimmt .
Schalter vom Typ FW1 entsprechen den IEC/IEEE- und DVE-Empfehlungsstandards.Beachten Sie insbesondere DIN VDE 0670 Teil 3 und die IEC-Publikation IEC-60265, IEC-129.

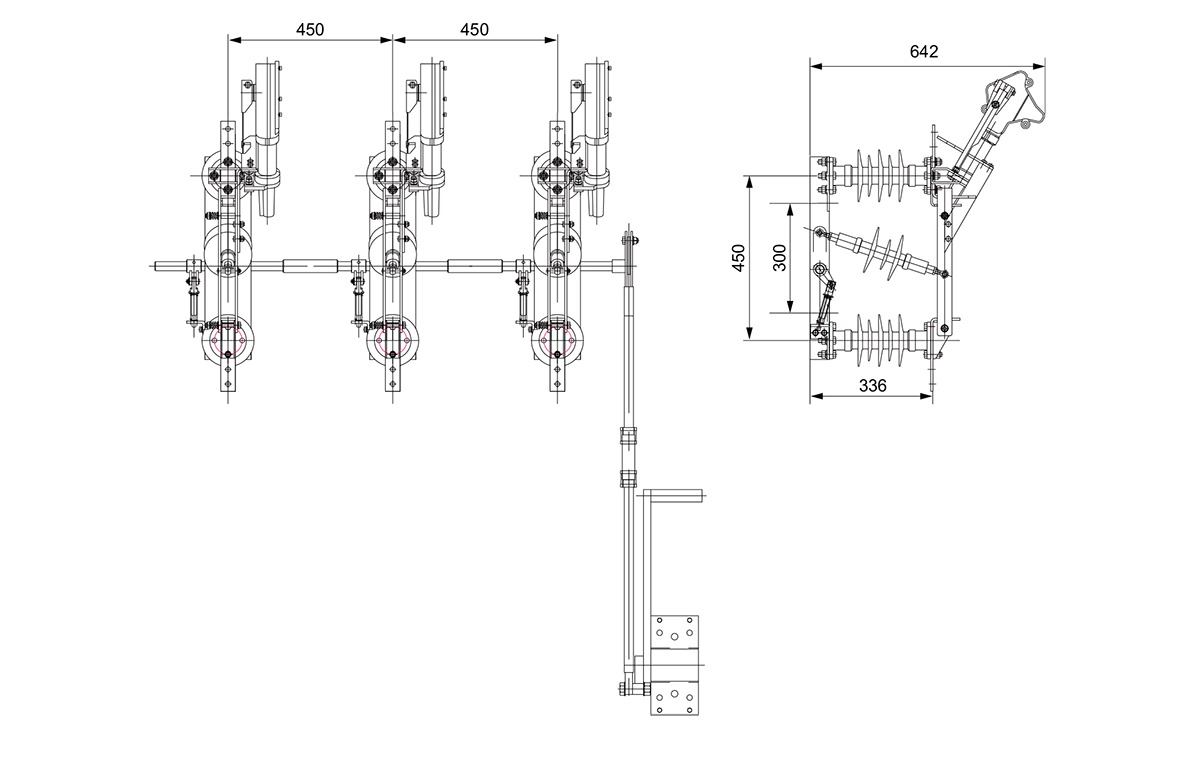

FW1-24
Serviceumgebung a) Lufttemperatur: Maximale Temperatur: +75℃;Mindesttemperatur: -45℃ b) Luftfeuchtigkeit: Monatliche durchschnittliche Luftfeuchtigkeit 95 %;Tägliche durchschnittliche Luftfeuchtigkeit 90 %.c)Höhe über dem Meeresspiegel: Maximale Installationshöhe: 2500 m d)Umgebungsluft offensichtlich nicht durch korrosive und brennbare Gase, Dämpfe usw. verunreinigt. e)Keine häufigen heftigen Erschütterungen
Funktionen und Vorteile •Kompakte Bauweise •Alle Stahlteile wahlweise in Edelstahl oder feuerverzinkt •Solider und stabiler Grundrahmen •Hauptkontakt mit Vereisungsschutz •Isolatoren wahlweise in Porzellan oder alternativ in Silikon erhältlich •Minimaler Durchhang für die Leitungsverbindung durch die beiden festen Anschlüsse •Komplett wartungsfreie, rostfreie AL-Legierung -Lichtbogenkammer •Abschaltvorgang ohne externen Lichtbogen •Kurzschlussfähigkeit unter bestimmten Bedingungen möglich •Befestigung an der Tragkonstruktion entweder durch Klemmen (freie Einstellung) oder Schrauben (Löcher im Grundrahmen) • Einfache Installation und Einstellung vor Ort •Hohe Zuverlässigkeit: bis zu 1'000 Zyklen (abhängig vom Einschaltstrom) •Alle leitenden Teile entweder versilbert, vernickelt oder verzinnt •Praktisch wartungsfrei
Serviceumgebung a) Lufttemperatur: Maximale Temperatur: +75℃;Mindesttemperatur: -45℃ b) Luftfeuchtigkeit: Monatliche durchschnittliche Luftfeuchtigkeit 95 %;Tägliche durchschnittliche Luftfeuchtigkeit 90 %.c)Höhe über dem Meeresspiegel: Maximale Installationshöhe: 2500 m d)Umgebungsluft offensichtlich nicht durch korrosive und brennbare Gase, Dämpfe usw. verunreinigt. e)Keine häufigen heftigen Erschütterungen
Funktionen und Vorteile •Kompakte Bauweise •Alle Stahlteile wahlweise in Edelstahl oder feuerverzinkt •Solider und stabiler Grundrahmen •Hauptkontakt mit Vereisungsschutz •Isolatoren wahlweise in Porzellan oder alternativ in Silikon erhältlich •Minimaler Durchhang für die Leitungsverbindung durch die beiden festen Anschlüsse •Komplett wartungsfreie, rostfreie AL-Legierung -Lichtbogenkammer •Abschaltvorgang ohne externen Lichtbogen •Kurzschlussfähigkeit unter bestimmten Bedingungen möglich •Befestigung an der Tragkonstruktion entweder durch Klemmen (freie Einstellung) oder Schrauben (Löcher im Grundrahmen) • Einfache Installation und Einstellung vor Ort •Hohe Zuverlässigkeit: bis zu 1'000 Zyklen (abhängig vom Einschaltstrom) •Alle leitenden Teile entweder versilbert, vernickelt oder verzinnt •Praktisch wartungsfrei
