11-kV-Sicherungselemente für Ausstoßsicherungsausschnitt

Verfügbarkeitsstatus:
  • Typ K

  • HAIVOL

Herstellung und Prüfung von Sicherungseinsätzen der Marken HAIVOL Typ K, Typ T, Typ H und Typ SLOW-FAST gemäß der neuesten internationalen Norm IEC 60282-2:2008 & IEEE Std C37.41-2008 & IEEE Std C37.42-2009.

1. Das schmelzbare Element verwendet das Material einer Silber-Kupfer-Legierung. Mithilfe von Präzisionstechnologie und strengen Tests werden genaue Zeit-Strom-Eigenschaften gewährleistet.

2. Das schmelzbare Element wird zum Befestigen des Kabeldrahts gecrimpt und mit einem hochfesten Zugdraht befestigt. Dies garantiert eine ausgezeichnete mechanische Festigkeit. Es wird nicht beeinträchtigt, selbst wenn es externen Faktoren wie Vibrationen und hohen Stromeinwirkungen ausgesetzt ist.

3. Die Lichtbogenlöschröhre verfügt über eine hervorragende Leistung beim Lichtbogenlöschen bei Überlastungsfehlern bei geringem Strom.

4. Wir liefern auch Sicherungseinsätze mit zwei Pigtails vom Typ K und Typ T. Der Sicherungseinsatz mit zwei Pigtails ist bequem und einfacher im Sicherungsausschnitt zu installieren als herkömmliche Sicherungseinsätze mit einem einzelnen Pigtail.Die beiden Pigtails werden auf jeder Seite separat unter dem Befestigungsbolzen befestigt.


上

下

Typ Slofast-Sicherungseinsätze

Verstärker

Durchmesser des Knopfkopfes mm

Größe des Lichtbogenlöschrohrs mm


0,4 Ampere

0,6 Ampere

0,7 Ampere

1,0 Ampere

1,3 Ampere

1,4 Ampere

1,6 Ampere

2,1 Ampere

3,1 Ampere

3,5 Ampere

4,2 Ampere

5,2 Ampere

6,3 Ampere

7,0 Ampere

7,8 Ampere

10,4 Ampere

14 Ampere

21 Ampere

32 Ampere


∅12,50 ∅8,0*130
46 Ampere ∅19,00 ∅10,0*130


11-15 kV Sicherungseinsatzlänge 21' (533 mm)
24–27 kV Sicherungseinsatzlänge 23' (584 mm)
33-38 kV Sicherungseinsatzlänge 31' (787 mm)

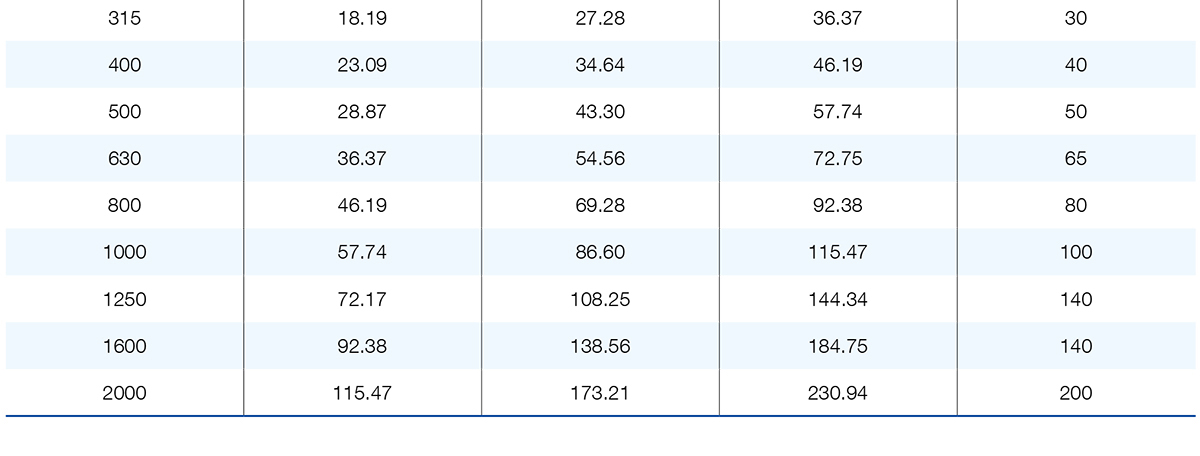

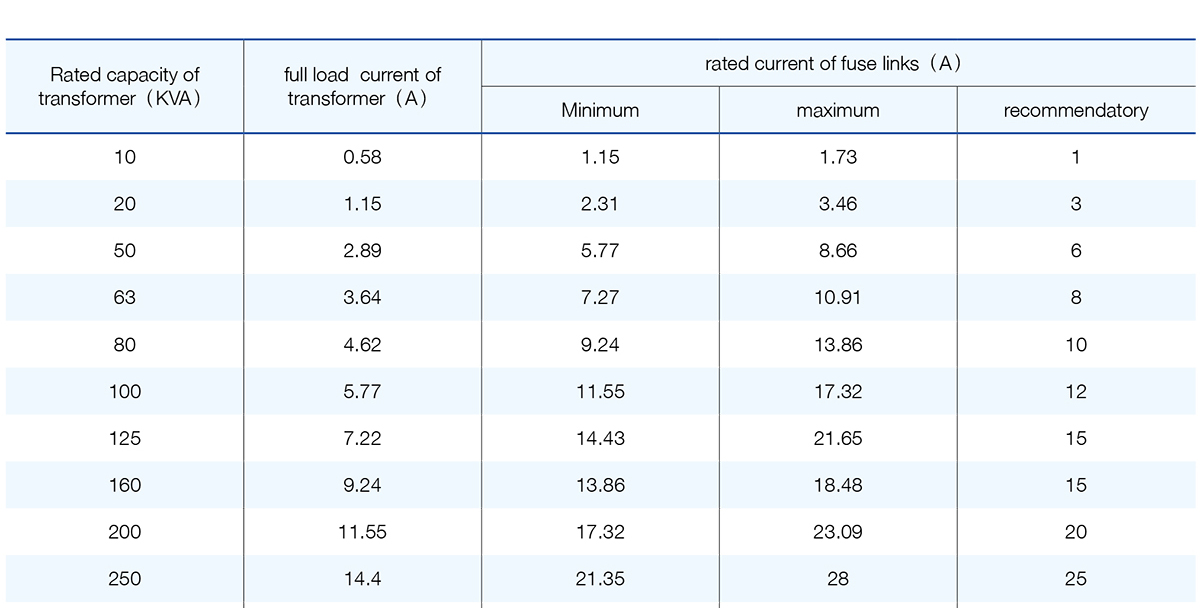

Auswahl des Typ-K-Sicherungseinsatzes für die Verwendung des Verteilungstransformatorschutzes

Die entsprechende Sicherung wird entsprechend der Zeit-Strom-Kennlinie des Transformators ausgewählt.
in der Regel entsprechend dem Nennstrom des Transformators.

4gur_2tfv

yejz_xtbq

HINWEIS: Nennkapazität des Transformators ≤160 kVA, der Nennstrom der ausgewählten Sicherungseinsätze sollte das 2-3-fache der Volllast betragen   Strom des Transformators, Nennkapazität des Transformators ≥160 kVA, der Nennstrom der ausgewählten Sicherungseinsätze sollte das 1,5- bis 2-fache des Volllaststroms des Transformators betragen.
