Typ K
HAIVOL
Herstellung und Prüfung von Sicherungseinsätzen der Marken HAIVOL Typ K, Typ T, Typ H und Typ SLOW-FAST gemäß der neuesten internationalen Norm IEC 60282-2:2008 & IEEE Std C37.41-2008 & IEEE Std C37.42-2009.

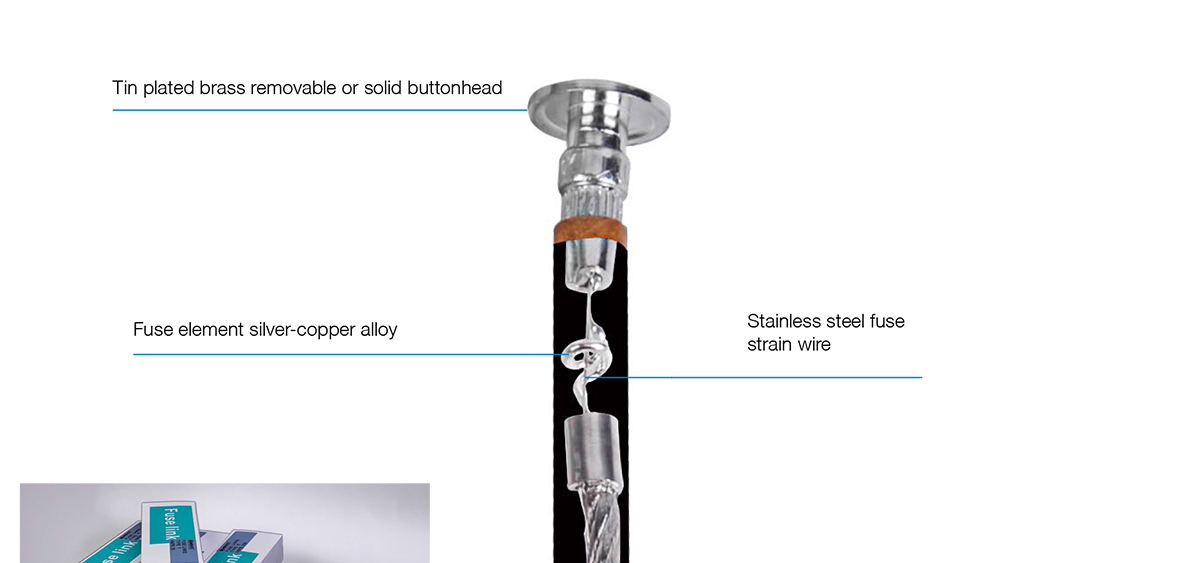

1. Das schmelzbare Element verwendet das Material einer Silber-Kupfer-Legierung. Mithilfe von Präzisionstechnologie und strengen Tests werden genaue Zeit-Strom-Eigenschaften gewährleistet.
2. Das schmelzbare Element wird zum Befestigen des Kabeldrahts gecrimpt und mit einem hochfesten Zugdraht befestigt. Dies garantiert eine ausgezeichnete mechanische Festigkeit. Es wird nicht beeinträchtigt, selbst wenn es externen Faktoren wie Vibrationen und hohen Stromeinwirkungen ausgesetzt ist.
3. Die Lichtbogenlöschröhre verfügt über eine hervorragende Leistung beim Lichtbogenlöschen bei Überlastungsfehlern bei geringem Strom.
4. Wir liefern auch Sicherungseinsätze mit zwei Pigtails vom Typ K und Typ T. Der Sicherungseinsatz mit zwei Pigtails ist bequem und einfacher im Sicherungsausschnitt zu installieren als herkömmliche Sicherungseinsätze mit einem einzelnen Pigtail.Die beiden Pigtails werden auf jeder Seite separat unter dem Befestigungsbolzen befestigt.
Typ Slofast-Sicherungseinsätze
Verstärker | Durchmesser des Knopfkopfes mm | Größe des Lichtbogenlöschrohrs mm |
0,4 Ampere 0,6 Ampere 0,7 Ampere 1,0 Ampere 1,3 Ampere 1,4 Ampere 1,6 Ampere 2,1 Ampere 3,1 Ampere 3,5 Ampere 4,2 Ampere 5,2 Ampere 6,3 Ampere 7,0 Ampere 7,8 Ampere 10,4 Ampere 14 Ampere 21 Ampere 32 Ampere
| ∅12,50 | ∅8,0*130 |
| 46 Ampere | ∅19,00 | ∅10,0*130 |
11-15 kV Sicherungseinsatzlänge 21' (533 mm) 24–27 kV Sicherungseinsatzlänge 23' (584 mm) 33-38 kV Sicherungseinsatzlänge 31' (787 mm)
Auswahl des Typ-K-Sicherungseinsatzes für die Verwendung des Verteilungstransformatorschutzes
Die Auswahl der entsprechenden Sicherung richtet sich nach der Zeit-Strom-Kennlinie des Transformators, in der Regel nach dem Nennstrom des Transformators.
HINWEIS: Nennkapazität des Transformators ≤160 kVA, der Nennstrom der ausgewählten Sicherungseinsätze sollte das 2-3-fache der Volllast betragen Strom des Transformators, Nennkapazität des Transformators ≥160 kVA, der Nennstrom der ausgewählten Sicherungseinsätze sollte das 1,5- bis 2-fache des Volllaststroms des Transformators betragen.
Herstellung und Prüfung von Sicherungseinsätzen der Marken HAIVOL Typ K, Typ T, Typ H und Typ SLOW-FAST gemäß der neuesten internationalen Norm IEC 60282-2:2008 & IEEE Std C37.41-2008 & IEEE Std C37.42-2009.
1. Das schmelzbare Element verwendet das Material einer Silber-Kupfer-Legierung. Mithilfe von Präzisionstechnologie und strengen Tests werden genaue Zeit-Strom-Eigenschaften gewährleistet.
2. Das schmelzbare Element wird zum Befestigen des Kabeldrahts gecrimpt und mit einem hochfesten Zugdraht befestigt. Dies garantiert eine ausgezeichnete mechanische Festigkeit. Es wird nicht beeinträchtigt, selbst wenn es externen Faktoren wie Vibrationen und hohen Stromeinwirkungen ausgesetzt ist.
3. Die Lichtbogenlöschröhre verfügt über eine hervorragende Leistung beim Lichtbogenlöschen bei Überlastungsfehlern bei geringem Strom.
4. Wir liefern auch Sicherungseinsätze mit zwei Pigtails vom Typ K und Typ T. Der Sicherungseinsatz mit zwei Pigtails ist bequem und einfacher im Sicherungsausschnitt zu installieren als herkömmliche Sicherungseinsätze mit einem einzelnen Pigtail.Die beiden Pigtails werden auf jeder Seite separat unter dem Befestigungsbolzen befestigt.
Typ Slofast-Sicherungseinsätze
Verstärker | Durchmesser des Knopfkopfes mm | Größe des Lichtbogenlöschrohrs mm |
0,4 Ampere 0,6 Ampere 0,7 Ampere 1,0 Ampere 1,3 Ampere 1,4 Ampere 1,6 Ampere 2,1 Ampere 3,1 Ampere 3,5 Ampere 4,2 Ampere 5,2 Ampere 6,3 Ampere 7,0 Ampere 7,8 Ampere 10,4 Ampere 14 Ampere 21 Ampere 32 Ampere
| ∅12,50 | ∅8,0*130 |
| 46 Ampere | ∅19,00 | ∅10,0*130 |
11-15 kV Sicherungseinsatzlänge 21' (533 mm) 24–27 kV Sicherungseinsatzlänge 23' (584 mm) 33-38 kV Sicherungseinsatzlänge 31' (787 mm)
Auswahl des Typ-K-Sicherungseinsatzes für die Verwendung des Verteilungstransformatorschutzes
Die Auswahl der entsprechenden Sicherung richtet sich nach der Zeit-Strom-Kennlinie des Transformators, in der Regel nach dem Nennstrom des Transformators.
HINWEIS: Nennkapazität des Transformators ≤160 kVA, der Nennstrom der ausgewählten Sicherungseinsätze sollte das 2-3-fache der Volllast betragen Strom des Transformators, Nennkapazität des Transformators ≥160 kVA, der Nennstrom der ausgewählten Sicherungseinsätze sollte das 1,5- bis 2-fache des Volllaststroms des Transformators betragen.
