GWR-12.
Zusammenfassung
GWR-12/36 Outdoor AC. Hochspannungs-fixierter Trennenschalter (Trennenschalter für kurze Trennen) wird im elektrischen Energiesystem mit einer Nennfrequenz 50 / 60Hz, Nennspannung 12 / 36kV verwendet. Sein Hauptanschluss für das Herstellen oder Brennen von Schaltung unter Leitung liefert die Spannung in Außenspannungsverteilungssystemausrüstungen. Daraufhin wird das Trennen des Anti-Umweltverschmutzungsschalters in einem schwerwiegenden verschmutzten Bereich verwendet. Es entspricht den Standards von IEC62271-103: Hochspannungsschaltern.
Umgebungsbedingung
Höhe: ≤ 1000m;
Umgebungstemperatur: + 50 ℃ ~ -30 ℃;
Windgeschwindigkeit: ≤35m / s;
Erdbebenintensität: ≤ 8 Grad;
Luftverschmutzung: IV;
Eisdicke: ≤10mm;
Anwendbare Anlässe des normalen Schalters vom normalen Typ sollten frei von Chemieverkehr, Staub und anderen flüchtigen und ätzenden Dingen frei sein.

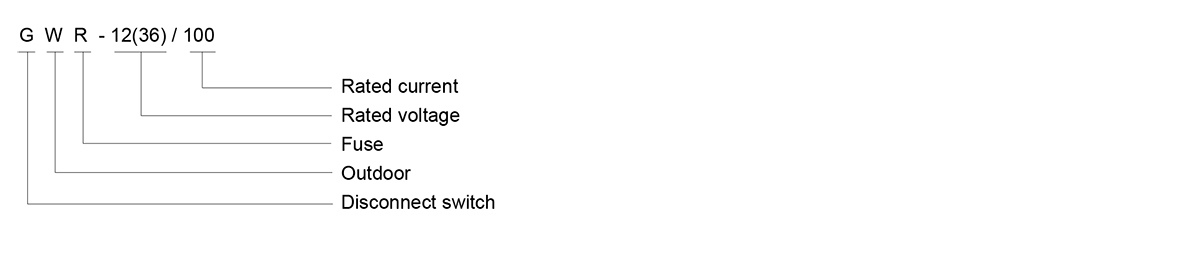

Modell
Strukturfunktion.
Der Trennschalter besteht aus Sicherungskomponenten, Rahmen- und Betriebssolator, feststehendem Kontakt, Kontaktmesser und Verknüpfungsfedermechanismus.
Cutout-Sicherungsmontage: hauptsächlich mit oberen, nach unten beweglichen und festen Kontakten, Bogenlöschbuchsen, Isolator und Montageteilen, während des normalen Werks, der Sicherung, die das bewegende Gelenk der Bogenlöschbuchse mit beweglichem Schütz verbindet, wobei die Bogen-Löschbuchse löscht geschlossene Position unter dem Druck des feststehenden Kontaktors.
Rahmen: Die Basis ist aus Stahlblech, Achse mit Zugarmkreuz durch Rahmkreis gebogen. Löcher, die auf der Basis gebohrt werden, werden zum Befestigen des Nachbefestigungsgeräts verwendet.
Post- und Bedienerisolator: Anti-Erode-Post-Isolator.
Behobener Schütz: Kontakt Klinge aus roter Kupferplatte, auf dem Pfostenisolator befestigt, und das erweiterte Ebene des erweiterten Ebenen enden, da zum Verbinden von Draht und auf den Kopf der Kurve beidseitig mit der Kontaktierungsklinge verbunden.
Wenden Sie sich an die Klinge: Es besteht aus zwei Rechteckabschnitt roten Kupferplatten, beide Enden der Kontaktklinge, die mit der Spiralfeder befestigt sind, um den Kontaktdruck einzustellen.
Der Schalter könnte kombiniert mit CS-Mechanismus-Vertikalmontage an doppelten elektrischen Polen im Freien betrieben werden.

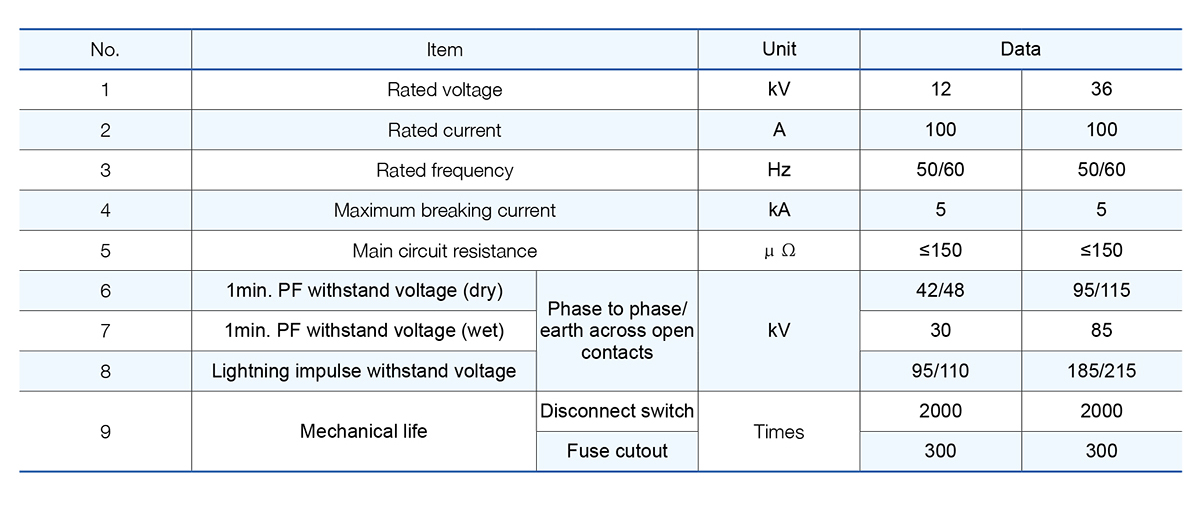

Technische Spezifikation.

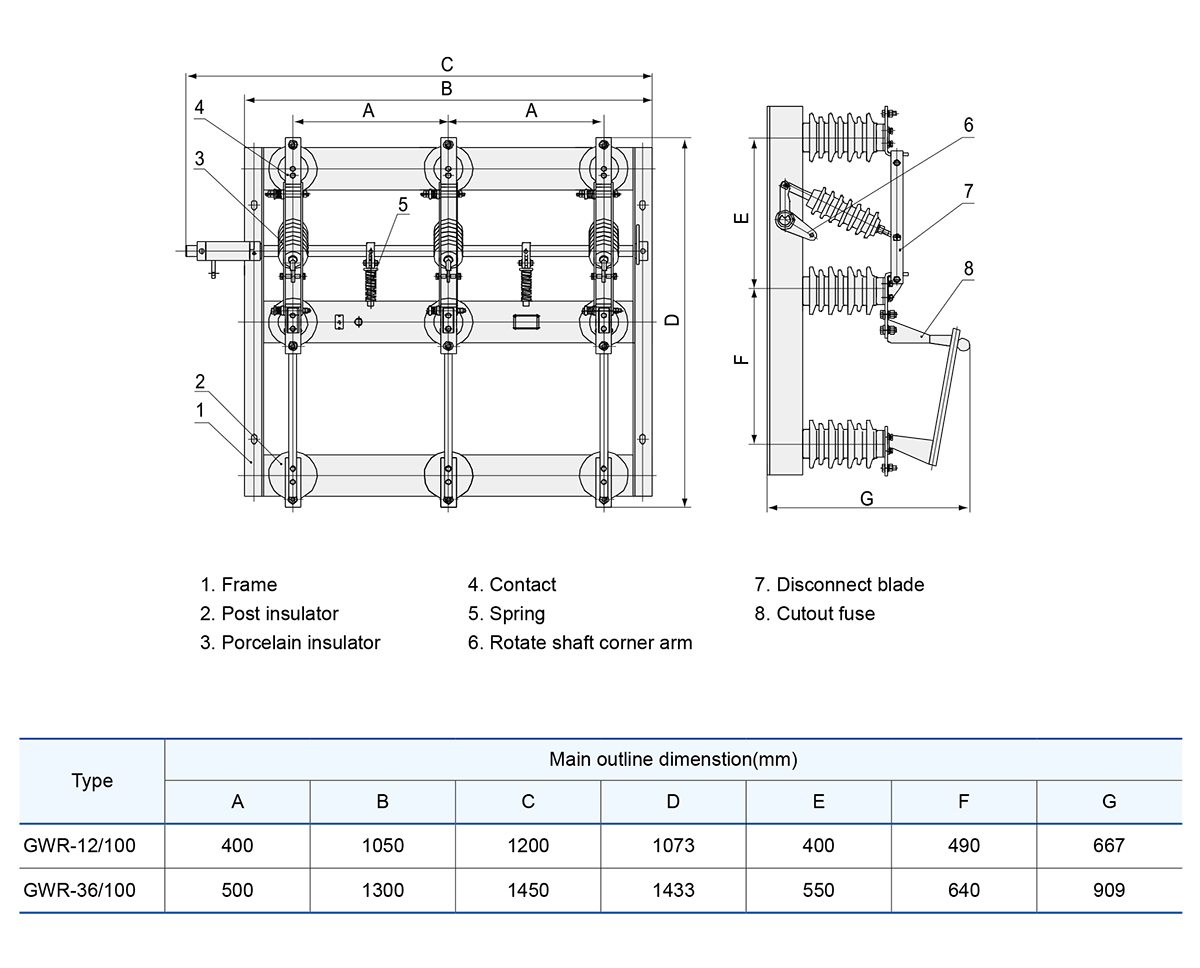

Entwurfsdimension
