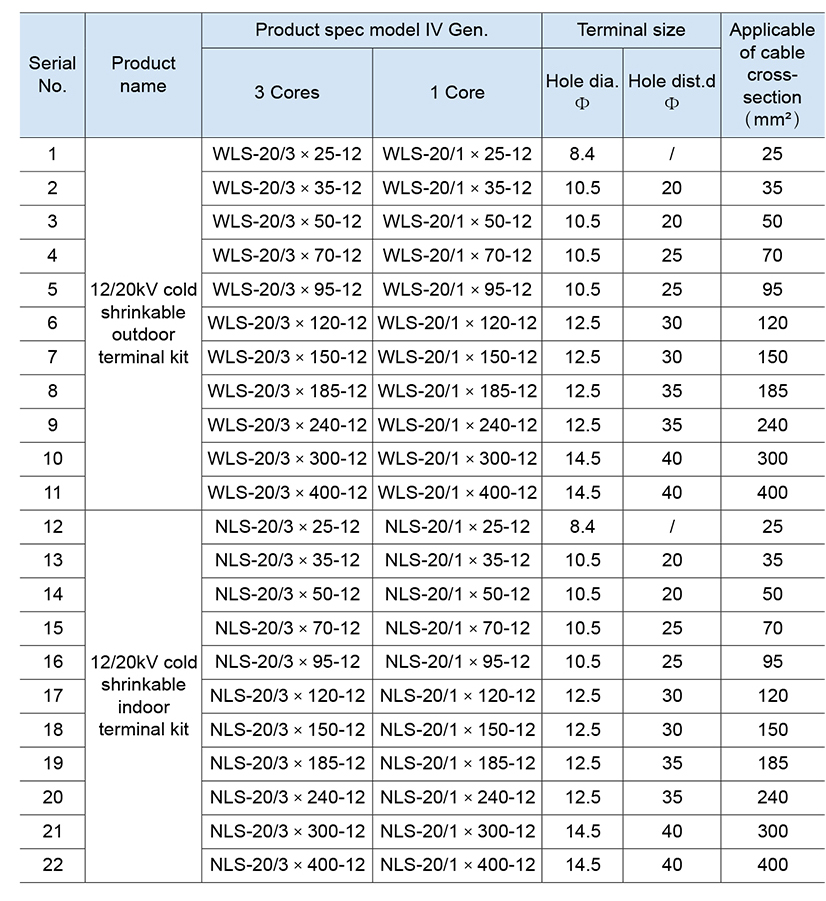

WLS-20/3*50-12
Technik des vollständigen Kaltschrumpfens:
Ohne Feuerwerk und Spezialwerkzeuge einfach vorsichtig am Docht ziehen. Der Docht zieht sich aufgrund seiner eigenen Elastizität zurück und liegt eng am Kabel an. Jede Spezifikation kann auf eine Vielzahl von Kabeldurchmessern angewendet werden, starke Kompatibilität mit dem Kabeldurchmesser.
Zuverlässigkeit der Isolierung:
Verwendung von flüssigem Silikonkautschuk, um eine gute Isolierung und hohe Elastizität zu gewährleisten.Halten Sie nach der Installation immer einen konstanten radialen Druck auf den Kabelkörper aufrecht, isolieren Sie den Hauptkörper des Produkts und die Vorform der elektrischen Spannungskontrolleinheit als Ganzes im Werk, geringe Teilentladungskapazität, gleichzeitige „Atmung“ mit dem Kabelkörper.
Stabile Leistung:
Stützrohre mittels Ultraschallschweißen, um die Zuverlässigkeit und Stabilität der Produkte, dauerhafte Zugfestigkeit und geringere Verformungsrate zu gewährleisten und die Garantiezeit der Produkte zu verbessern.
Zuverlässige Abdichtung:
Der Anschlusskörper ist mit der Kaltschrumpf-Abzweigfingerhülse, dem Kaltschrumpf-Isolierrohr und dem Kaltschrumpf-Anschlussdichtungsrohr koordiniert.Die Zwischenverbindungssätze verfügen über eine dreischichtige wasserdichte Dichtungstechnologie, um eine hervorragende Dichtungsfeuchtigkeitsleistung des Zubehörs zu gewährleisten.
Einfache Installation:
Einfache Installation, komfortable Bedienung, leicht zu beherrschen.Der Abisolierweg ist kurz und der Installationsraumbedarf gering, während das Kabel vorbehandelt wird.Erdungsmethode durch Verwendung einer Feder mit konstanter Kraft, um das Erdungskabel ohne Schweißen oder gebundenen Kupferdraht zu befestigen, und ein Ende des Erdungskabels wurde mit einer Klemme zusammengedrückt, was eine bequemere Installation, sicherer und zuverlässiger macht.
Weit verbreitet:
Verschmutzungsbeständigkeit, Alterungsbeständigkeit, gute Hydrophobie und hervorragende Korrosionsbeständigkeit, Kältebeständigkeit und Beständigkeit gegenüber ultravioletten Strahlen, um eine langfristige und stabile Leistungsnutzung sicherzustellen.Besonders geeignet für hochgelegene, kalte, feuchte, salzhaltige und stark verschmutzte Gebiete
Hauptleistungsparameter von flüssigem Silikonkautschukmaterial
| Seriennummer. | Artikel | Wert | Teststandard | |
| Isolierender Silikonkautschuk | Leitfähiger Silikonkautschuk | |||
| 1 | Härte JIS A | 40±5 | 40±5 | GB/T531 |
| 2 | Zugfestigkeit Mpa | ≥ 6,5 | ≥ 6,5 | GB/T528 |
| 3 | Bruchdehnung % | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | Reißfestigkeit N/mm | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | Volumenwiderstand | ≥ 5,0×10^14 | ≤ 1,5×10^3 | GB/T1692 |
| 6 | Permittivität (50 MHz) | 2,8-3,5 | GB/T1693 | |
| 7 | Wert des dielektrischen Verlustfaktors | ≤ 0,01 | GB/T1693 | |
| 8 | Anti-Tracking | ≥ 1A3.5 | GB/T6553 | |
| 9 | Spannungsfestigkeit KV/mm | ≥ 26 | GB/T1695 | |
| 10 | Zugfest | ≤ 10 % | ||
Zuverlässige Spannungskontrollmethode für Kaltschrumpfkabelgarnituren
| Derzeit gibt es zwei Arten von Spannungskontrollmodi wie Spannungskegel und Spannungsrohr in den Stromkabelzubehörteilen mit einer Spannung von 35 kV und darunter.Mit der Methode des Spannungskegels wird die Spannungskonzentration im elektrischen Feld gemildert. Dies ist aus elektrischer Sicht die zuverlässigste und effektivste Methode. Belasten Sie den Kegel, indem Sie die Isolationsabschirmung zur Ausbreitung abschneiden, seine Form trompetenförmig gestalten, die Verteilung des elektrischen Feldes verbessern, die Intensität des elektrischen Feldes an der Bruchfläche der äußeren halbleitenden Schicht verringern und die Lebensdauer des Kabels aufrechterhalten.Es ist auch die Methode der Spannungskegelsteuerung zu verwenden, um das elektrische Feld in einem System mit einer Spannung von 110 kV oder höher zu homogenisieren. Wenn Sie sich für die Spannungskontrollrohrmethode entscheiden, ist die Materialstreuung des Spannungskontrollrohrs groß, was Nachteile wie eine instabile Produktleistung und eine geringe Haltekraft zwischen den Zubehörteilen und der Kabelisolierung usw. mit sich bringt. Daher entscheiden wir uns für die hohe Zuverlässigkeit von Spannungskegel-Steuerungsmodus. |  |
Standard für das Kaltschrumpfkabel-Zubehör
GB11033 Grundlegende technische Anforderungen an Stromkabelzubehör mit einer Nennspannung von nicht mehr als 26/35 kV.
IEC60502 Isoliertes Stromkabel und Zubehör mit einer Nennspannung von 1 kV bis 30 kV.
GB5589 Testverfahren für Kabelbeurteilungen.
GB9327 Testverfahren für Kabelleiterkompression und mechanische Verbindungsverbindung.
GB/T14315 Kompressionskupfer, Aluminiumanschluss und Verbindungsrohr für Draht- und Kabelleiter.
JB7829Die wärmeschrumpfbare Innen- und Außenklemme für Stromkabel mit einer Nennspannung von nicht mehr als 26/35 KV.
GB/T12706.4-2002 der vierte Teil des isolierten Stromkabels und seines Zubehörs mit einer Nennspannung von 1 kV bis 30 kV: Prüfanforderungen für das Stromkabelzubehör mit einer Nennspannung von 6 kV bis 35 KV.
JB/T 10740-2007 Isolierte Kaltschrumpfkabel für Stromkabel mit einer Nennspannung von 6 kV (Um = 7,2 kV) bis 35 kV (Um = 40,5 kV).
JB/T 8144-1995 Grundlegende technische Anforderungen für Stromkabelgarnituren mit einer Nennspannung von nicht mehr als 26/35 kV.
GB311.1-1997 Isolationskoordination für Hochspannungsübertragungs- und -transformationsgeräte.
GB/T 311.2-2002 Isolationskoordination.
GB50150-2008 Abnahmeteststandard für die Installation elektrischer Geräte in der Elektrotechnik.
DL/T 620-1997 Überspannungsschutz und Isolationskoordination für elektrische Wechselstromgeräte.
Anwendungsbereich des Produkts
Die Anwendung unserer hergestellten kaltschrumpfbaren Serienprodukte: Nennspannung 0,6/1 kV, Nennquerschnitt: 10–630 mm2 Einzelader, zwei Adern, drei Adern, vier Adern und fünf Adern aus vernetztem, mit Polyethylen isoliertem und gummiisoliertem Stromkabel;
Nennspannung 8,7/10KV, 8,7/15KV, Nennquerschnitt: 25-630 mm2;
Nennspannung 12/20KV, 18/20KV, Nennquerschnitt: 25-400 mm2;
Nennspannung 21/35KV, 26/35KV, Nennquerschnitt: 50-500 mm2;
Einzelkern und drei Kerne aus vernetztem Polyethylen isoliert und
gummiisoliertes Stromkabel.
Anwendungsumgebung und -bedingungen
Grad der Umweltverschmutzung: verschmutztes Gebiet der Stufe IV;
Die Eigenschaften wie Isolationsgrad, Strombelastbarkeit, Langzeitarbeitstemperatur und Kurzschlusstemperatur usw. entsprechen alle den technischen Anforderungen von Tragkabeln.Weit verbreitet in der Strom-, Erdöl- und Chemieindustrie
Maschinenbau, Bergwerk, Eisenbahn, Stahl usw. Besonders geeignet für Salznebel, starke Kälte, hohe Luftfeuchtigkeit und Hitze sowie ungünstige Verwendungszwecke mit offenem Feuer.
