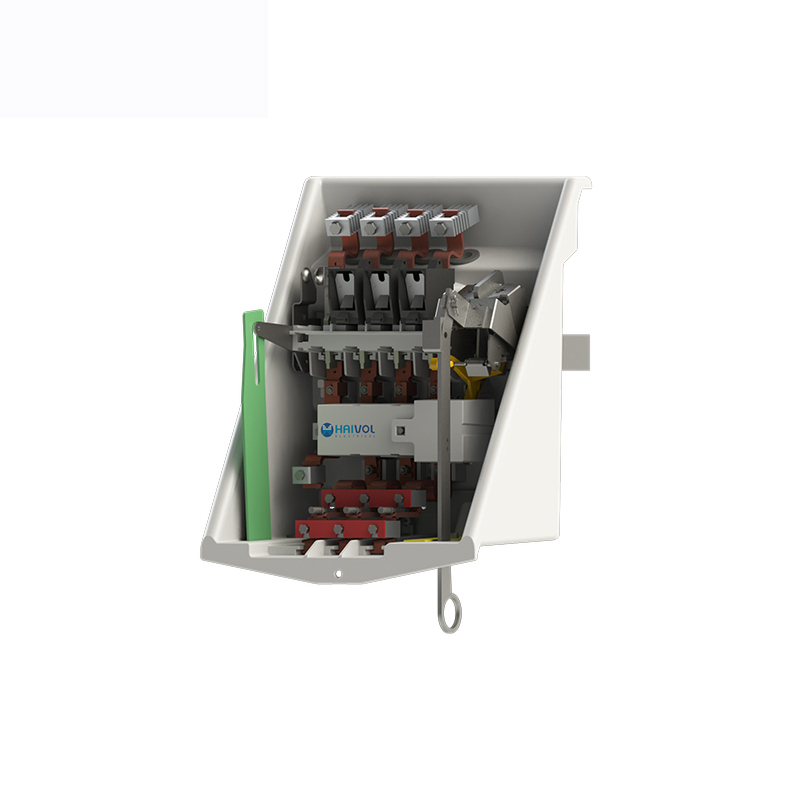

165A niedriger Spannungsstangenmontage -Leistungsschalter, angepasst an signifikante Lastungleichgewichte

Der Schutz und die Verwaltung von MV/LV -Transformatoren in ländlichen Gebieten erfordert die Verwendung spezifischer Leistungsschalter angepasstes tosinefizierende Last -Ungleichgewichte und garantiert somit den vollständigen Stromverbrauch auch bei unausgeglichenen Bedingungen. Diese Geräte (4 Pole, von denen drei geschützt sind) verwenden Luftbrechungstechnologie mit Kammern mit Metallpartitionen, um den Bogen zu schneiden. Lieger Spannungsstangenmontage -Leistungsschalter D165T - D265T mit einer digitalen Reiseeinheit.

Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Modell:
D165T

Produktbeschreibung

D165T - D265T

Dies ist eine neue Generation des von Haivo Electric gemäß dem französischen Markt entwickelten LV -Stangen -Breakers.
Dieses Produkt verwendet Luft als Isoliermedium und verwendet eine Messerkontakt- und Gitter -Bogenlöschstruktur.
Darüber hinaus verwendet dieses Produkt eine integrierte digitale Reiseeinheit in Verbindung mit einem Lastindikator, um die mit dem HN63-S11-Standard und der kumulativen Überlastungsfunktion konformen Betriebszeit zu erreichen.
Benutzer können die integrierte digitale Reiseeinheit nach Bedarf anpassen, wobei drei Strombewertungen verfügbar sind: 50 kVA, 100kVA und 160 kVA.
Der externe Zeiger der Lastanzeige dient zwei Zwecken: Anzeigen des Laststatus und ermöglicht es den Benutzern, ihn zu drehen, um die erforderliche kumulative Reisezeit einzustellen. Diese Funktion zur Anpassung der Zeigeranpassungen verwendet eine schrittlose Anpassung und kann einen größeren operativen Komfort anfertigen.
Benutzer können Vorhängeschloss im operativen Griff auf Bodenebene anwenden, um zu verhindern, dass das nicht autorisierte Personal die Ausrüstung betätigt und so die Sicherheit der Stromversorgung sicherstellt.

LV Pole Mounted Breaker/Digital Trip Unit
Der Schutz und die Verwaltung von MV/LV -Transformatoren in einer ländlichen Umgebung erfordert spezifische Leistungsschalter, die mit signifikanten Lastunterschieden kompatibel sind, wodurch die vollständige Ausnutzung der installierten Leistung selbst bei unausgeglichenem Betrieb sichergestellt wird.

Nicht -Vertragsdokument - Handbuch N2005985d

1-post-Leistungsschalter mit digitaler Reiseeinheit

	Leistungsschalter
	D165T	D265T
Referenzstrandard	NH63-S-11	NH63-S-11
Spannungsbewertung	440v 165a	440V 265a
Ausschnittsstromschließkraft	4000a 6800a	6400a 11700a
Anzahl der Polen Anzahl der Ausgänge	4 1 Ausgang	4 2 Ausgänge
Kabelabschnitte	25/70 mm*2	50/150 mm*2
Bruchspannung • Impuls/Erde • bei 50 Hz • zwischen Polen	20KV 10KV 4KV	20KV 10KV 4KV
Steuerungssystem	Handbuch	Handbuch
Installation	auf Post	auf Post

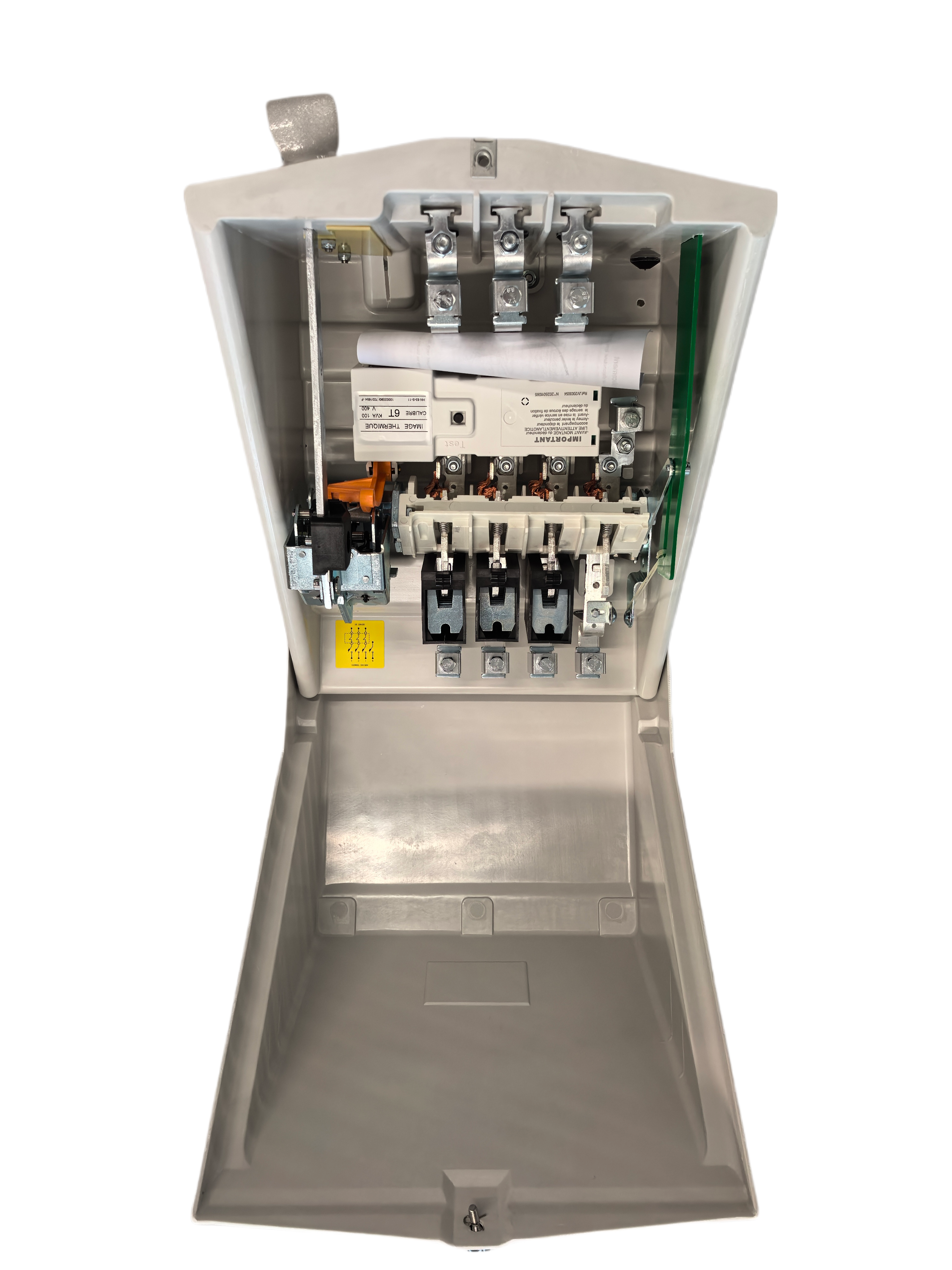

Beschreibung
Leiterschalter Einheiten
Diese Einheiten (4 Pole 3 davon sind geschützt) in Luft mit Metallpartitionskammern abgeschnitten, um den Bogen zu brechen.
Wenn der Leistungsschalter geöffnet ist, stellt ein Kontakt eine elektrische Verbindung zwischen dem Transformator neutral und der Station Strukturerde her. Wenn der Leistungsschalter geschlossen ist, begrenzt ein Funkenspalt den Anstieg des Potentials des LV -Neutrales in Relati.N auf die strukturelle Erdung, für einen Wert, der 10 kV überschreitet.
Der Leistungsschalter ist in einer wetterfesten GRP -Hülle installiert.
2-Digital Trip Unit

	P = 50kva			P = 100kva			Reisezeit		P = 160 kva			Reisezeit
	U = 440V			U = 440V					U = 440V
	I = 72,2a			I = 144,3a					I = 231a
	Johannisbeere in jeder Phase (in a)			Johannisbeere in jeder Phase (in a)					Johannisbeere in jeder Phase (in a)
	1	2	3	1	2	3	Min	Max	1	2	3	Min	Max
Temperatur =+20ºC
Anfängliche Last	48	48	48	96	96	96			155	155	155
Triphase Balanced Overload	85 100 160 950 2000 58 58 58 0	85 100 160 950 2000 58 58 58 0	85 100 160 950 2000 120 160 220 950	170 200 320 1900 4000 116 116 116 0	170 200 320 1900 4000 116 116 116 0	170 200 320 1900 4000 240 320 440 1900	1H35 25 mn 30s 0,02s 0,02s 1H50 15 Mio. 30s 0,02s	1H10 6 mn 0,2s 0,05s 50 mn 7 Mio. 0,2s	280 320 500 3000 5640 6400 185 185 185 0	280 320 500 3000 5640 6400 185 185 185 0	280 320 500 3000 5640 6400 400 500 700 3000	55 Mio. 26 Mio. 30s 0,02S 0,015S 0,015S 32 Mio. 11 mn 30s 0,02s	1H10 7MN 30S 0,1S 0,025 0,02S 33MN 4MN 0,1s
Temperatur = -25ºC
Anfängliche Last	76	76	76	152	152	152			240	240	240
Triphase Balanced Overload	110 130 190 87 87 87	110 130 190 87 87 87	110 130 190 130 130 130	220 260 380 174 174 174	220 260 380 174 174 174	220 260 380 260 360 480	1h 14mn 30s 2h15 10mn 30s	44mn 5 Mio. 30 Mio. 6 Mio.	350 420 600 280 280 280	350 420 600 280 280 280	350 420 600 420 560 760	1h 14mn 30s 2h15 13mn 40s	45 Mio. 5 Mio. 48MN 5MN40S
Temperatur =+50ºC
Anfängliche Last	25	25	25	50	50	50			80	80	80
Triphase Balanced Overload	70 90 160 48 48 48	70 90 160 48 48 48	70 90 160 100 130 200	140 180 320 96 96 96	140 180 320 96 96 96	140 180 320 200 260 400	1H30 20mn 45s 1H 15 Mio. 30s	1H07 5mn 1H 7mn	231 300 500 155 155 155	231 300 500 155 155 155	231 300 500 320 420 650	1H5 17MN 35S 1H 15 Mio. 30s	1H05 5mn 40s 1h 7mn

Trip Time gemäß HN 63-S-11 + Corryted-Werten (in fettem Typ), um der Selektivität der TPC-Sicherungen zu entsprechen.
Digital Trip Unit
Die digitale Reiseeinheit schützt die drei Bewertungen des postmontierten Transformators (50 kVA, 100 kVA und 160 kVA), unabhängig davon, ob es sich um einen herkömmlichen Transformator (kein interner Schutz) oder ein neuer Transformator mit Schutz (TPC).
Die Transformatorschutzbewertung wird von einem Selektor festgelegt.
Der Mikrokontroller bewertet die Transformatortemperatur in Echtzeit, basierend auf den Strömen in den drei Phasen und der externen Umgebungstemperatur. Diese Umgebungstemperatur wird basierend auf der Sonde und einem mathematischen Modell berechnet, das auch eine Funktion der drei Phasenströme ist.

Arbeitsumgebung

2 (1)

Temperatur: -40 ° C ~ +70 ° C
Luftfeuchtigkeit: 100%
Höhe: ≤2000 m
Windgeschwindigkeit: ≤ 40 m/s • H

Hinweis: Kein Feuer, keine Explosionsgefahren, keine chemische C. -Rrosion und wiederkehrende schwere Vibration.

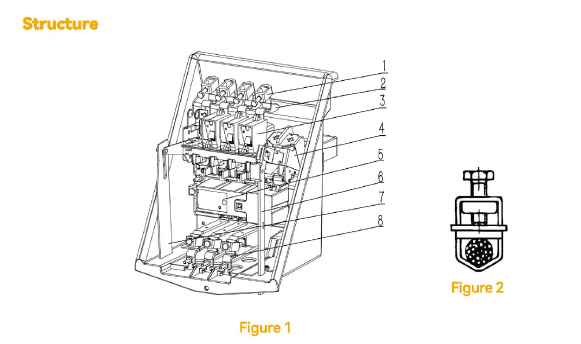

1B651f

1. LN -Kabelklemme

2.
LN
-
Verdrahtloch
3
.

Darüber hinaus beseitigt sein einzigartiges Design die Notwendigkeit, dass Benutzer vor der Verbindung die Lugs vor der Verbindung abschließen müssen (wie in Abbildung 2 gezeigt).
Zusätzlich dienen die darunter liegenden Kabelklemmen als Ausgangs- und Phasensequenz während des Verbindungsverbindungsverbots.
2. Benutzer eingehender Kabelloch
können Kabel an dieser Stelle in den Leistungsschalter einfügen. Ähnlich wie bei Punkt 1 ist der untere Abschnitt für ausgehende Verbindungen ausgelegt.
3. ARC -Rührgericht
Dieses Netz ist so ausgelegt, dass Bögen während des Leistungsschalterbetriebs gelöscht werden. Benutzer können diese Komponente basierend auf dem aktuellen Zustand des Netzes ersetzen.
4. Betriebsmechanismus
In diesem Bereich befindet sich der Betriebsmechanismus des Leistungsschalters. Als federgeladener Schließmechanismus mit einer frequentfreien Freisetzung kann er über einen Bodengriff betrieben werden.

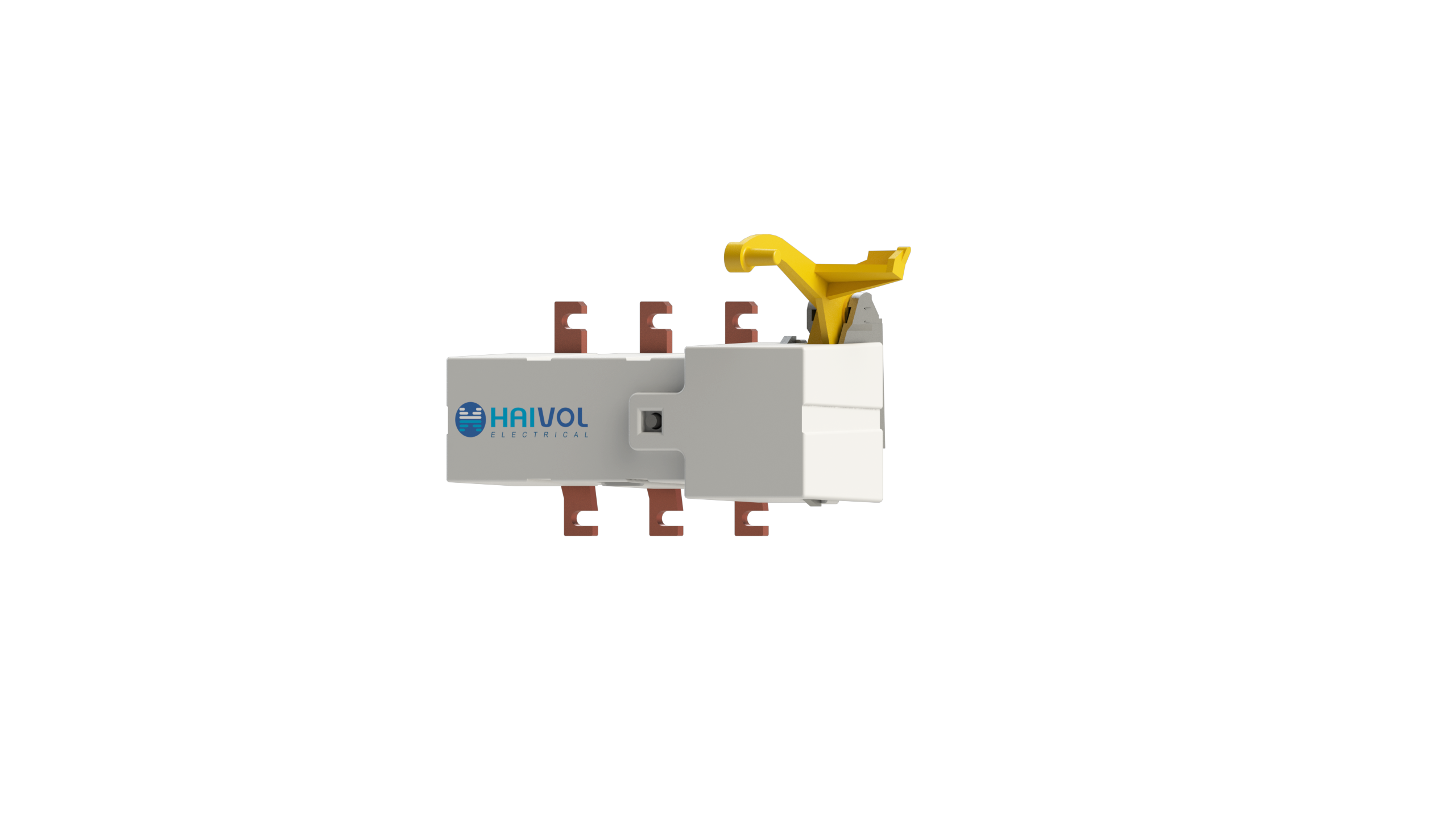

5. Digitale Reiseeinheit
Digitales Ausflug, unterscheidet sich von herkömmlichen Thermalausläufen oder Fix-Funktion-PCB-Hardware-Reiseeinheiten, Features eingebettete Stromtransformatoren mit Phase-Toneutral-Spannungsversorgung. Es entspricht der Reaktionszeit der Reise und der im HN63-S11-Standard angegebenen Überlastungszeit. Die Kapazität ist nach Bedarf auf 50, 100 oder 160 kVA konfigurierbar.
6. Lastanzeige -Trip -Indikation
Die Orangenkomponente fällt ab, wenn die akkumulierte Lastzeit erreicht ist (angezeigt durch Komponente 6 dreht sich im Uhrzeigersinn über die O -Position) und die Komponente 10 befindet sich in der gezeigten Konfiguration. Diese Aktion wird den Leistungsschalter intern ausführen.
7. Positionsanzeige
Die grüne Komponente ragt in der geschlossenen Position minimal am Boden hervor. Wenn in der offenen Position ein deutlich längerer Abschnitt sichtbar wird.
8. Betriebsgriff
Dieser Griff wird an den Bodenverbindungsgriff angeschlossen. Während der Installation müssen Benutzer die Verknüpfungsstift mit einer geteilten PIN sichern. Die Abwärtsbewegung stolpert/Frühlingsaufladung, während die Aufwärtsbewegung den Schlussvorgang durchführt.
9. LOAD TRIP Aktivieren/Deaktivieren Sie das Handle.
Dieser Handle aktiviert oder deaktiviert die Auslösefunktion des Lastanzeigens.
Abwärtsposition:
Betreiben Sie den 9# Betriebsgriff nach unten, um den Mechanismus zu laden, und dann nach oben, um den Leistungsschalter zu erhalten. Während dieser Bewegung wird die Angabe der 7# Last -Lndicator -Reise zurückgesetzt. Wenn der Leistungsschalter Überlast erkennt, aktiviert der 6# Lastanzeigen, wenn sein Zeiger im Uhrzeigersinn an der O -Position dreht, und die Breaker -Ausflüge.
Innenposition:
Die Lastanzeige überwacht weiter, deaktiviert jedoch das Auslösen.

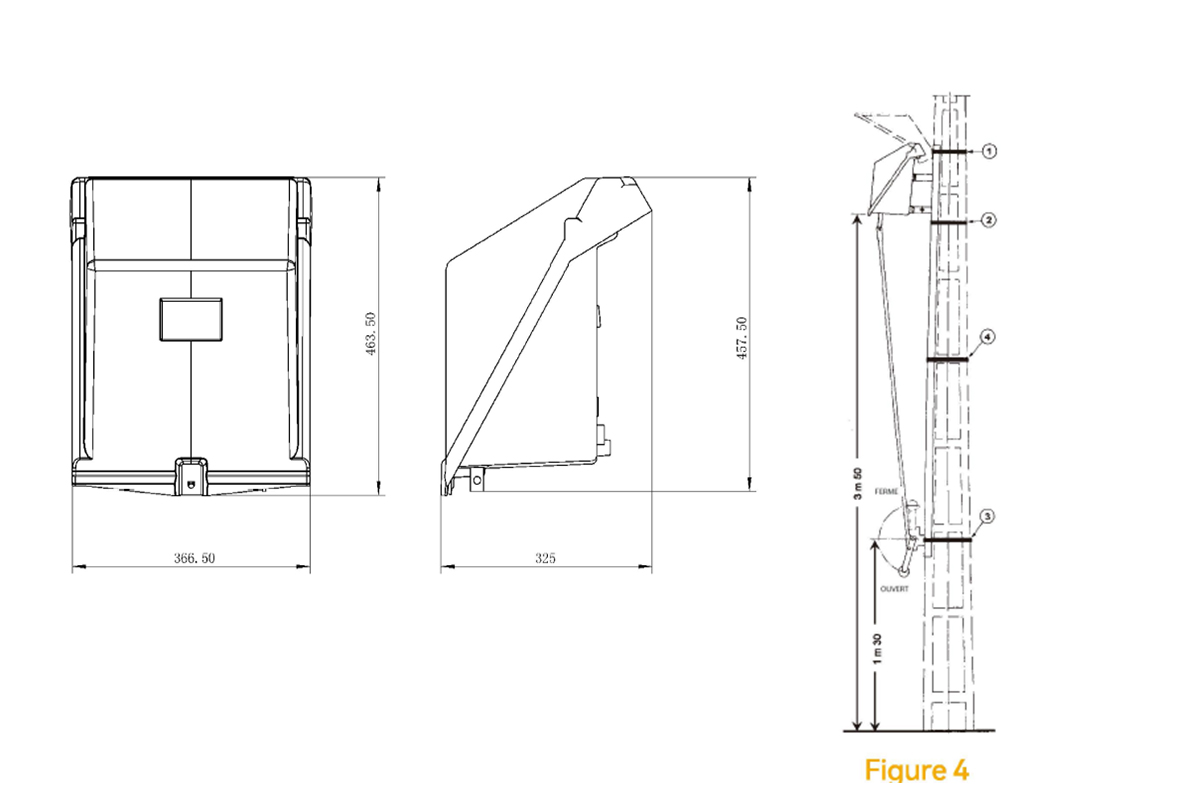

Abbildung 4 zeigt das Installationsdiagramm. Der Floormount -Betriebsgriff verbindet
über ein Standard -Eisenrohr mit dem Leistungsschalter. Der illustrierte Nutzpol ist kreisförmig; Wenn ein quadratischer Versorgungsstangen verwendet wird,
muss dies in den Installationsnotizen angegeben werden.
